Import, eksport i udostępnianie
Wszystko w EduBeam dzieje się w Twojej przeglądarce. Nic nie jest wysyłane na serwer: link do udostępniania dosłownie zawiera model.
Zapis projektu
☰ → Zapisz projekt lub Ctrl+S pobiera plik project.json. Zawiera on węzły, elementy, materiały, przekroje (z kształtami wielokątnymi), obciążenia, linie wymiarowe oraz wersję aplikacji, która go zapisała. Nazwę pliku możesz dowolnie zmienić.
Otwieranie projektu
- ☰ → Otwórz projekt lub Ctrl+O, a następnie wybierz plik
.json, albo - przeciągnij plik w dowolne miejsce okna aplikacji.
Otwarcie zastępuje bieżący model, łącznie z materiałami i przekrojami. Model, który miałeś, nie przepada: Ctrl+Z go przywraca, a ponadto jest on przechowywany w Ostatnich modelach. Plik, który nie jest projektem EduBeam, zostanie odrzucony z komunikatem, a Twój model pozostanie bez zmian.
Pliki projektów ze wszystkich wcześniejszych wersji EduBeam otwierają się w obecnej.
Udostępnianie linku

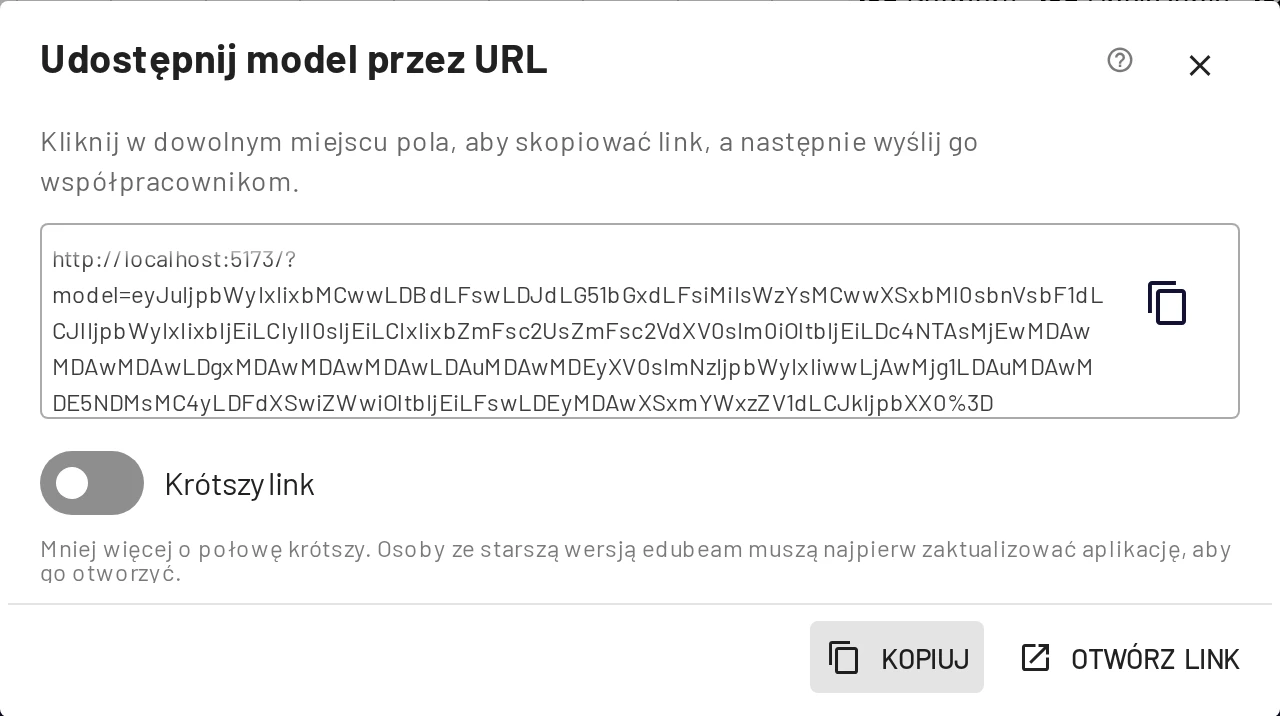

Udostępnij model (na pasku aplikacji lub w menu ☰) otwiera okno Udostępnij model przez URL:
- Kopiuj kopiuje link do schowka. To samo robi kliknięcie w pole.
- Otwórz link otwiera go w nowej karcie, abyś mógł sprawdzić, co zobaczy odbiorca.
- Udostępnij przez systemowe okno dialogowe przekazuje link do systemowego menu udostępniania urządzenia, jeśli przeglądarka to obsługuje.
Link ma postać https://run.edubeam.app/?model=… i koduje cały model. Każdy, kto go otworzy, dostaje własną kopię do edycji; zmiany nie są synchronizowane z powrotem, więc gdy model się zmieni, wyślij nowy link. Bardzo duże modele dają bardzo długie linki; w takim przypadku udostępnij plik JSON.
Gdy ktoś otworzy link, jego dotychczasowy model trafia do Ostatnich modeli, a komunikat informuje, gdzie go znaleźć.
Linki ze starszych wersji nadal działają: link w zeszłorocznych materiałach do wykładu otworzy dziś ten sam model.
Eksport obrazu

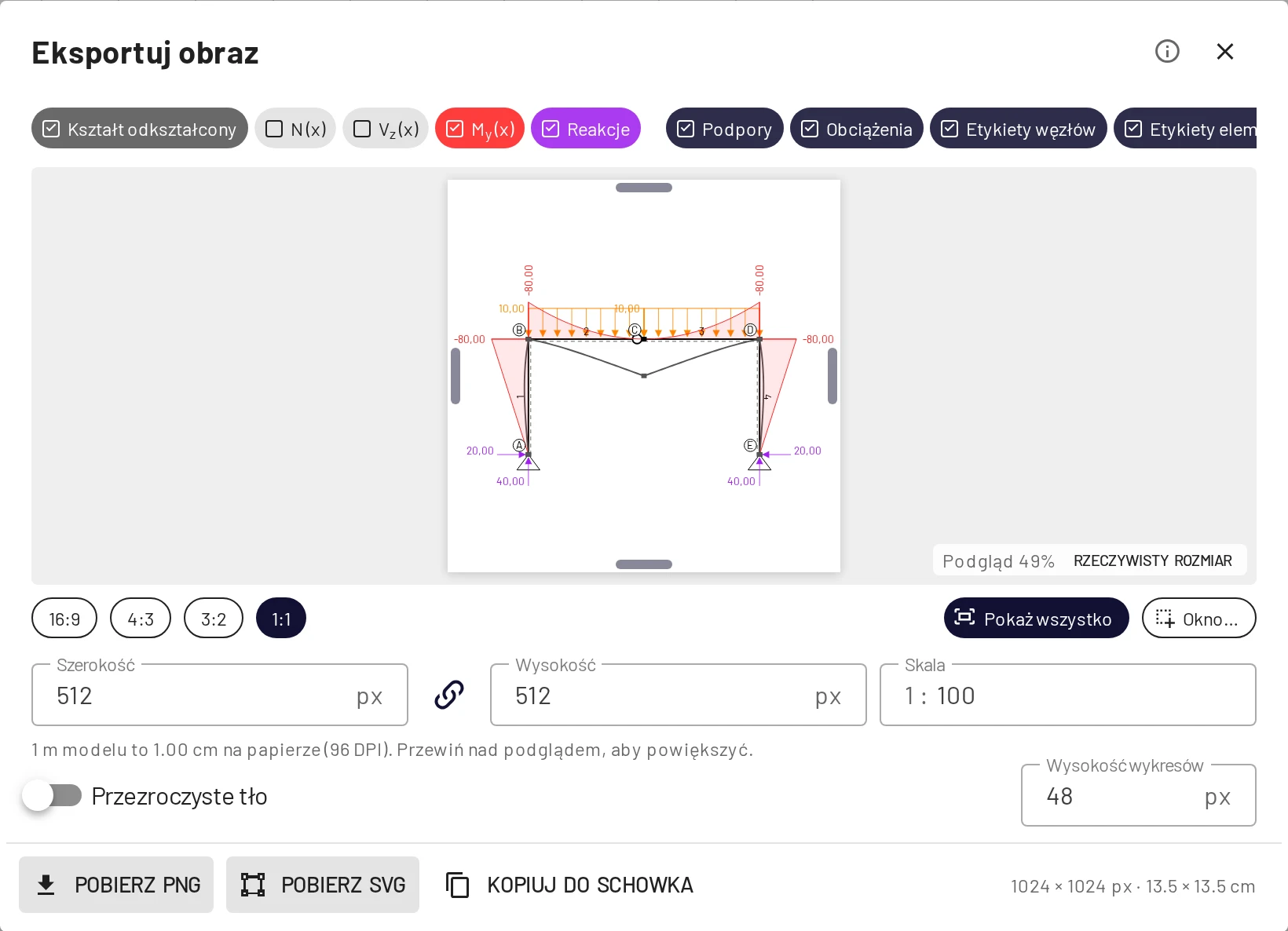

☰ → Eksportuj obraz lub Ctrl+P otwiera eksport obrazu.
- Warstwy: plakietki u góry wybierają, co jest rysowane, niezależnie od widoku: kształt odkształcony, N, V, M, reakcje, podpory, obciążenia, etykiety węzłów i elementów.
- Kadr: wybierz proporcje (16:9, 4:3, 3:2, 1:1), Pokaż wszystko lub Okno…, aby zaznaczyć prostokąt na rysunku. Możesz też przeciągać krawędzie podglądu.
- Rozmiar: szerokość i wysokość w pikselach albo Skala, np. 1 : 50, dla rysunku w skali na papierze. Wysokość wykresów ustala rozmiar wykresów wyników na obrazie. Przezroczyste tło pomija białe tło.
- Pobierz PNG, Pobierz SVG lub Kopiuj do schowka.
SVG pozostaje ostre w każdym rozmiarze i działa w Wordzie, Inkscape i LaTeX-u na Overleaf, dlatego jest najlepszym wyborem do sprawozdań i prac dyplomowych.
Eksport wyników
Wyniki → Eksportuj CSV pobiera obie tabele wyników, łącznie z reakcjami, a Kopiuj umieszcza je w schowku do wklejenia w arkuszu kalkulacyjnym. Zobacz Eksport CSV i kopiowanie.
Ostatnie modele

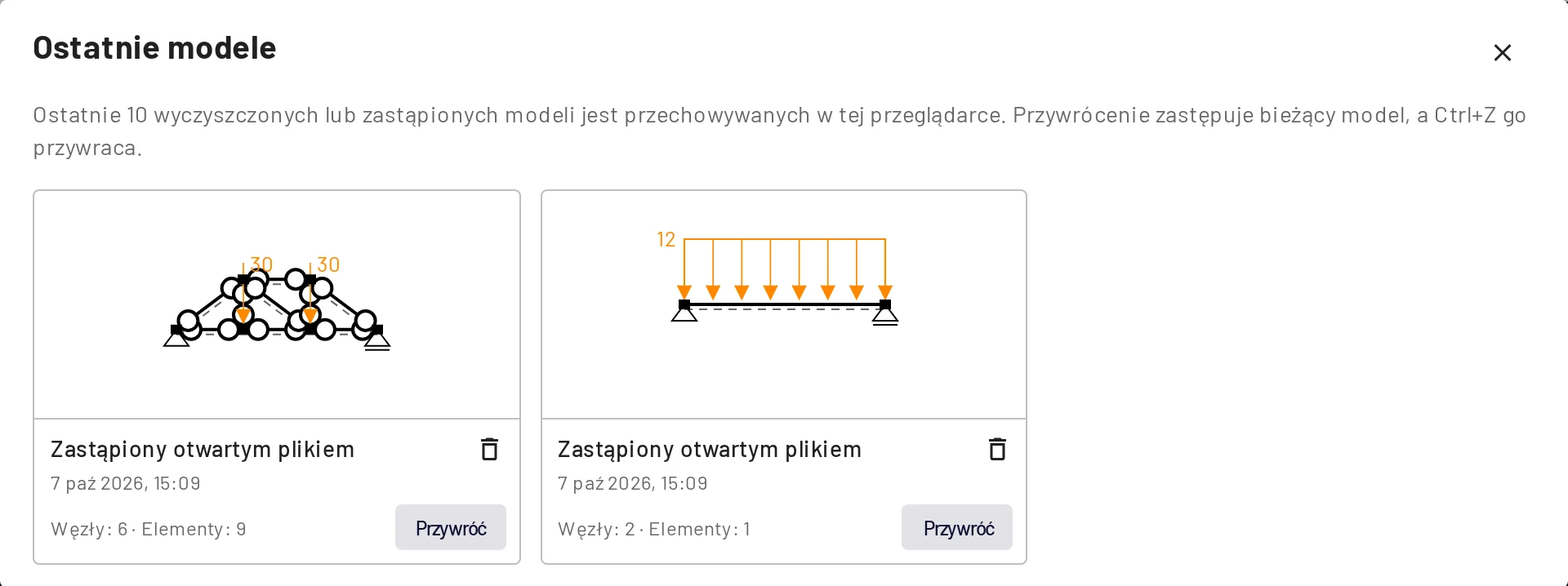

☰ → Ostatnie modele przechowuje 10 ostatnich modeli, które zostały wyczyszczone lub zastąpione linkiem, plikiem, przykładem albo zadaniem z pierwszą belką. Każdy ma miniaturę, powód zastąpienia i rozmiar. Przywróć przywraca wybrany model; model, który miałeś w tej chwili, trafia z kolei na listę, a Ctrl+Z cofa przywrócenie.
Lista jest przechowywana tylko w tej przeglądarce.
Przykłady

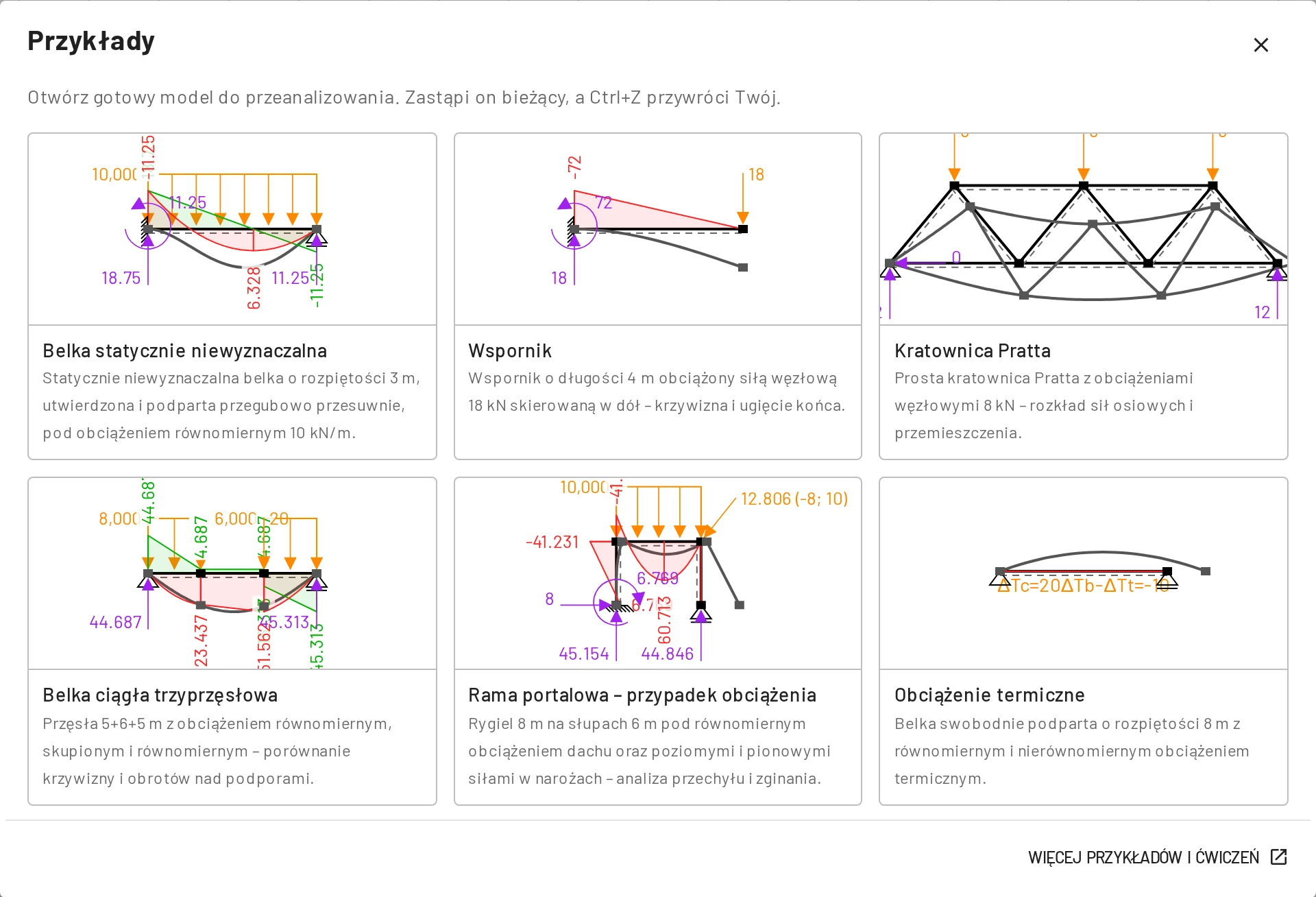

☰ → Przykłady otwiera galerię gotowych modeli dydaktycznych. Otwarcie jednego z nich zastępuje Twój model, a Ctrl+Z go przywraca. Te same modele, wraz z ćwiczeniami, znajdziesz na stronie Przykłady tej dokumentacji.
Osadzanie podglądu

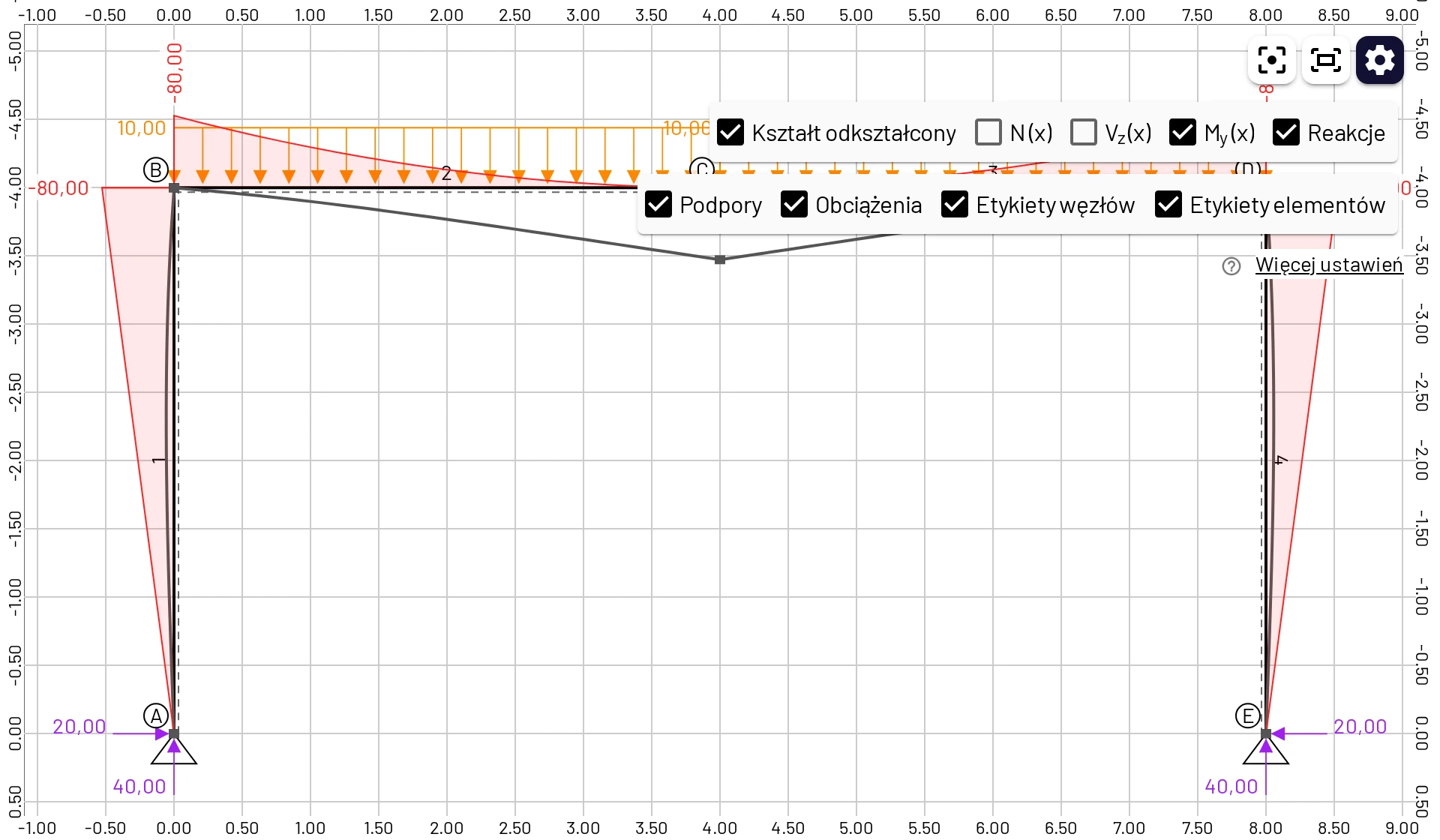

Dodaj &viewer=1 do linku do udostępniania, aby otworzyć model w trybie podglądu. Pasek aplikacji, dolny pasek, zakładki, cofanie i ponawianie, przełączniki siatki i wskaźnik osi są ukryte; zostaje płótno, przyciski dopasowania i wyśrodkowania oraz opcje wyświetlania. Umieść ten adres URL w <iframe>, aby osadzić interaktywny model z możliwością powiększania w materiałach do wykładu lub na stronie WWW:
<iframe src="https://run.edubeam.app/?viewer=1&model=…" width="100%" height="400"></iframe>
Tryb podglądu służy do oglądania, ale nie jest zablokowany: odwiedzający mogą nadal przeciągać węzły i przełączać wykresy. Otwarcie linku w trybie podglądu również zastępuje własny model odwiedzającego w tej przeglądarce (trafia on do Ostatnich modeli), tak jak zwykły link.
Parametry URL
| Parametr | Działanie |
|---|---|
model=<data> | Wczytuje zakodowany model i dopasowuje go do ekranu. |
viewer=1 | Tryb podglądu (zobacz wyżej). |
lang=<code> | Przełącza język interfejsu: en, cs, de, fr, es, pt, pl, cn, th, uk, ru, tr. |
panel=examples | Od razu otwiera galerię przykładów. |
Po ich odczytaniu EduBeam usuwa parametry z paska adresu.
Automatyczne zapisywanie
Bieżący model i Twoje ustawienia są zapisywane w pamięci lokalnej przeglądarki po każdej zmianie i przywracane, gdy wrócisz, nawet po zamknięciu przeglądarki. To wygoda, a nie kopia zapasowa: należy do jednego profilu przeglądarki na jednym urządzeniu, a wyczyszczenie danych witryny ją usuwa. Ważną pracę zapisuj jako plik projektu.
Format pliku projektu
project.json to zwykły, czytelny JSON:
{
"edubeam": true,
"version": "1.3.1",
"domain": {
"materials": [{ "label": "1", "e": 210000000000, "g": 81000000000, "alpha": 0.000012, "d": 7850 }],
"crossSections": [{ "label": "1", "a": 0.00285, "iy": 1.943e-5, "h": 0.2, "k": 1 }],
"nodes": [
{ "label": "1", "coords": [0, 0, 0], "bcs": [0, 2] },
{ "label": "2", "coords": [6, 0, 0], "bcs": [2] }
],
"elements": [{ "label": "1", "nodes": ["1", "2"], "mat": "1", "cs": "1", "hinges": [false, false] }],
"loadCases": [
{
"label": "1",
"nodalLoads": [],
"elementLoads": [{ "type": "udl", "target": "1", "lcs": false, "values": [0, 12000] }],
"prescribedBC": []
}
]
},
"dimensions": []
}To belka z szybkiego startu. Wszystkie wartości są w jednostkach SI (m, N, Pa, rad), niezależnie od jednostek wyświetlania. Współrzędne to [x, y, z], przy czym y jest zawsze 0. Warunki brzegowe i składowe obciążeń używają identyfikatorów stopni swobody 0 = Dx, 2 = Dz, 4 = Ry.
type obciążenia elementu | Wartości |
|---|---|
udl | values: [fx, fz] w N/m |
trapezoidal | startValues: [f1x, f1z], endValues: [f2x, f2z] w N/m, osie lokalne |
concentrated | values: [Fx, Fz, My, a] w N, N·m oraz m od węzła początkowego |
temperature | values: [ΔTc, ΔTb, ΔTt] w K; gradient to ΔTb − ΔTt |
Obciążenia węzłowe mają postać { "target": "2", "values": { "0": Fx, "2": Fz, "4": My } }, a zadane przemieszczenia { "target": "2", "prescribedValues": { "0": Dx, "2": Dz, "4": Ry } }; podaj wszystkie trzy składowe. Pliki zapisane przez aplikację zawierają też date, commit, węzłowe lcs i kształty wielokątne shape.
Ponieważ format jest prosty, możesz generować modele skryptem lub w arkuszu kalkulacyjnym i otwierać je przez Otwórz projekt.
