节点与支座

节点是模型中的点。单元连接节点；支座和节点荷载附着在节点上。

坐标

每个节点都有以当前长度单位表示的 X 和 Z 坐标。x 轴指向右，z 轴在屏幕上指向下——因此一根从地面向上的柱子是从 Z = 0 到 Z = −3，而不是 +3。网格角落的坐标轴指示器显示当前的方向。参见坐标系与符号约定。

添加节点

方式	操作
对话框	节点标签页 → 添加节点，或在画布上右键 → 添加节点。输入 X 和 Z。
鼠标	节点标签页 → 通过鼠标添加（或在画布菜单中选择 添加节点 时按住 Ctrl），然后在画布上点击。每次点击添加一个节点；按 Esc 结束。
绘制单元时	在 添加单元 → 通过鼠标添加 模式下，点击空白画布会创建一个新节点并将其连接。
复制粘贴	选中节点（和单元），Ctrl+C、Ctrl+V，然后点击副本应放置的位置。

标签自动分配（1、2、…），可以在表格中重命名。

吸附

开启吸附到网格（S 或 S 标记）后，用鼠标放置和拖动的节点会落在网格吸附步长的整数倍上（默认 0.1 m，可在 设置 → 视图设置 → 网格 中更改）。关闭吸附可自由放置，或者事后在表格中输入精确坐标。

在已有单元上放置节点

添加节点时如果点击位置距离某个单元约 0.1 m 以内，EduBeam 会询问你的意图：

• 连接到结构 —— 该单元被拆分成两段（1a 和 1b），外端的铰会被保留，分布荷载会在两段之间划分。这是添加中间支座或加载点最快的方法。
• 放置独立节点 —— 节点创建在单元之上，但不与它连接。

编辑节点

• 表格：就地编辑标签、X 和 Z。
• 拖动：在视图中移动节点（可撤销）。在触摸屏上，长按节点开始移动。
• 编辑节点对话框：在一处设置坐标、支座和局部坐标系角度，并实时预览支座符号。
• 删除：表格中的垃圾桶图标、节点弹出菜单中的 删除，或选中后按 Delete。删除节点会同时删除附着在它上面的单元和荷载。

支座

支座就是一组被约束的自由度（DOF）。每个节点有三个自由度：

自由度	含义
Dx	沿 x 的平动（水平）
Dz	沿 z 的平动（竖向）
Ry	绕 y 的转动（平面内转动）

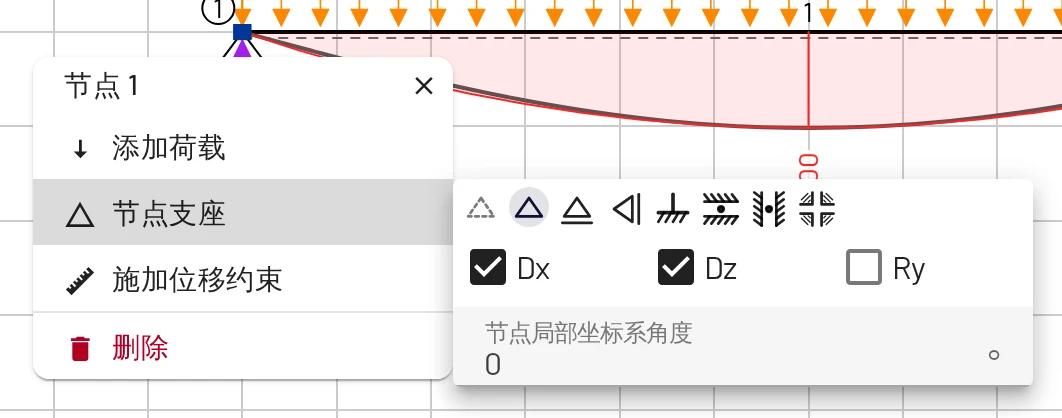

在节点标签页的受约束自由度列、选中节点的节点支座弹出菜单或 编辑节点 对话框中勾选复选框。视图中绘制的符号由约束组合决定：

约束	支座	符号
Dx + Dz + Ry	固定端（固支）	带阴影的块
Dx + Dz	固定铰支座	三角形
Dz	竖向可动铰支座（可水平滑动）	带滚轴的三角形
Dx	水平可动铰支座（可竖向滑动）	旋转的滚动支座
Dz + Ry	定向支座（竖向导向）	带滚轴的夹持块
Dx + Ry	定向支座（水平导向）	旋转的夹持块
Ry	仅约束转动	转动约束符号
无	自由节点	—

每个被约束的自由度都会计算——并绘制——一个支座反力。

桁架节点

桁架杆件是两端端部铰接都被释放的梁单元（参见单元）。桁架节点通常采用固定铰支座（Dx + Dz）；如果与某节点相连的所有单元在该端都是铰接的，请不要约束该节点的 Ry，否则该节点的转角没有定义。

倾斜（斜向）支座

在节点弹出菜单或 编辑节点 对话框中设置节点局部坐标系角度（角度制，−180…180）。节点的局部坐标轴按该角度旋转，支座自由度在旋转后的坐标系中解释，因此 30° 斜坡上的可动铰支座就是 Dz 加上局部坐标系角度 30。支座符号相应旋转，支座反力也按旋转后的方向报告。

稳定性

求解器至少需要总共三个被约束的自由度，且结构不能是机构。支座缺失或不足会产生错误 Model needs at least 3 constrained DOFs…（目前仅以英文显示），或者干脆没有结果。参见故障排除。

节点荷载与沉降

力、力矩和位移约束（支座沉降）都施加在节点上——参见荷载。

尺寸标注

在画布上右键 → 添加标注，即可在两点之间绘制尺寸标注线。端点拖近节点时会吸附到节点；选中标注线后可用编辑输入坐标，或用翻转标注把文字放到另一侧。尺寸标注仅用于展示，会随项目一起保存。
