疑难解答
没有绘制任何结果
只有当模型可以求解时，才会显示结果。请按以下顺序检查：
- 阅读视图左上角的消息。
- 尚未定义材料 / 尚未定义截面：用新增按钮添加一个。
- 蓝色的需要支座标记：模型只是尚未完成。请添加支座。指向该标记，会以虚线轮廓显示结构仍可如何运动。
- 红色消息：有地方出错了。它会指出问题所在；如果有多个问题，则显示模型有 N 个错误。 点击显示详情，逐项修正（见下表）。相关的节点或铰会在画布上被圈出。
- 黄色消息：警告。模型仍然已经求解；你可以将其隐藏。
- 支座够吗？ 求解器至少需要三个受约束自由度，并且支座必须能够固定结构。放在两个滑动铰支座上的梁（Dz + Dz）只有两个约束，会滑走。请在某处加一个
Dx，或在一个支座处加Ry。 - 单元连接上了吗？ 坐标相同的两个节点仍然是两个独立的节点。删除多余的那个并重新连接，或用连接到结构把节点放在单元上。
- 铰太多了？ 柱两端都设铰，或者没有斜杆的铰接方框，都会形成机构。EduBeam 会圈出这些铰并显示其运动。
- 刚度为零？
E、A或Iy误输入为 0，或单位错误，会使结构的一部分几乎无阻力地运动。EduBeam 会将其报告为不稳定。
消息

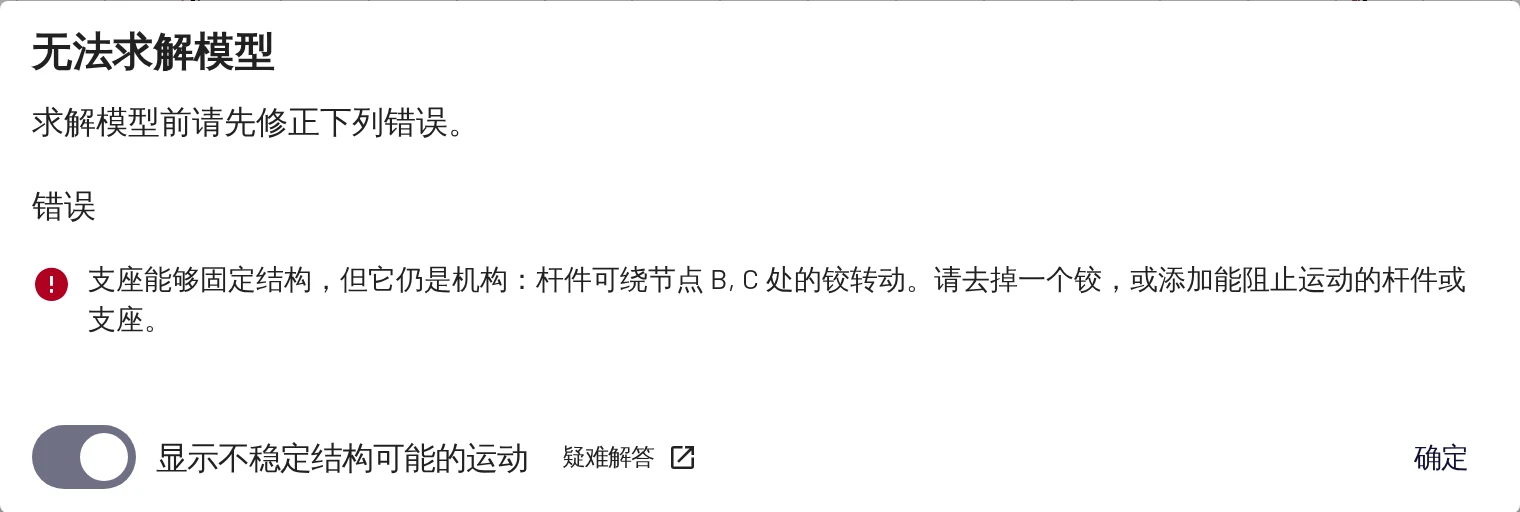

显示详情会打开一个对话框，标题为无法求解模型（错误）、尚不能求解（仍需支座）或模型警告。其中的疑难解答链接指向本页。
尚需完成
| 消息 | 含义 / 解决方法 |
|---|---|
| 结构需要支座才能求解。 | 受约束自由度总数少于三个。请添加支座。 |
| 结构中一个独立部分（节点 …）的受约束自由度少于 3 个，可以自由运动。 | 模型分成了几块，其中一块处于悬空状态。请将其连接或为其设置支座。 |
错误
| 消息 | 含义 / 解决方法 |
|---|---|
| 结构的支座数量足够，但无法将其固定：结构仍可… | 支座全部平行，或其作用线交于一点。虚线轮廓会显示运动；请改变其中一个支座的方向。如果只有某一块受影响，同样的消息会指明是独立部分。 |
| 支座能够固定结构，但它仍是机构：杆件可绕节点 … 处的铰转动。 | 铰使杆件之间可以相对转动，例如两根柱顶都设铰的框架，或没有斜杆的铰接方框。请去掉一个铰，或添加杆件或支座。 |
| 结构不稳定：以下自由度几乎没有抵抗即可运动：节点 … | 接近机构，或刚度接近于零。请检查支座、铰，以及 E、A 和 Iy 的数值。 |
| 结构为机构：刚度矩阵奇异。 | 有某个部分可以自由运动，而上述检查没有发现。请检查每个部分是否至少有三个约束，以及铰是否导致某根杆件可以自由转动。 |
| 单元 … 引用了不存在的节点 / 材料 / 截面 … | 被引用的对象已被删除，通常发生在手动编辑过的 JSON 文件中。请在单元表格中重新指定。 |
| 单元 … 必须恰好引用 2 个节点。 | 导入文件中有损坏的单元。删除并重新创建它。 |
| 节点荷载 / 位移约束 #n 引用了不存在的节点 … | 删除该荷载，或为其指定一个节点。 |
| 单元荷载 #n 引用了不存在的单元 … | 删除该荷载。 |
| 由于模型内部不一致，求解失败…… | 一般性的失败。撤销上一步，或保存文件并报告问题。 |
警告
模型仍然已经求解，但请检查以下内容：
| 消息 | 含义 / 解决方法 |
|---|---|
| 节点 … 未与任何单元相连，求解器将忽略该节点。 | 多余的节点。删除它，或将其连接。 |
| 节点 … 设有支座，但没有单元与之相连，因此该支座不承受任何力。 | 支座设在了多余的节点上。 |
| 单元 … 的两端引用了同一个节点。 | 长度为零的单元。删除它。 |
| 节点荷载 / 位移约束 #n 包含无效数值。 | 某个分量不是数字。编辑该荷载。 |
结果看起来不对
| 现象 | 可能的原因 |
|---|---|
| 荷载向上作用 | 整体坐标 z 轴指向下，因此正的 Fz/fz 向下。负值指向上。见符号约定。使用 y 向上的坐标轴时则正好相反。 |
| 挠度大了或小了 1000 倍 | 单位混淆：单位为 MPa 时以 Pa 输入了 E，或单位为 m⁴ 时以 cm⁴ 输入了 Iy。请检查视图右下角的单位标记。 |
| 挠度略大于教科书公式 | Timoshenko 剪切变形。增大截面的剪切系数，或使用细长杆件，即可接近 Euler–Bernoulli 值。见手算校核结果。 |
| 符号看起来“不对” | 请根据标签而不是内力图所在的一侧读取符号。正弯矩表示下缘受拉。单元结果中的端力遵循单元局部坐标轴，而不是 N-V-M 约定。 |
| 两根相同的柱剪力符号相反 | V 的符号跟随各单元的方向。交换其中一根的节点顺序再比较。 |
出现 4 · 10¹ 这样的数字 | 这是科学计数格式。在设置 → 语言与区域 → 数字格式中选择自动。 |
| 内力图过大或过小 | 纯属视觉效果。在设置 → 视图设置中调整结果缩放。 |
| 局部坐标系中的荷载方向反了 | 单元的局部 x 轴从起始节点指向终止节点。交换节点顺序，或改变符号。 |
| 倾斜杆件上的荷载不对 | LCS 默认勾选，因此 fz 垂直于杆件作用。要施加竖向荷载，请取消勾选。 |
| 温度荷载不起作用 | 静定结构在温度作用下自由变形，不产生内力。请检查 α ≠ 0；对于温度梯度，还要检查是否设置了截面高度 h。 |
界面问题
| 现象 | 解决方法 |
|---|---|
| 快捷键没有反应 | 先点击画布：文本框获得焦点时，按键会被忽略。 |
| 无法平移 | 默认用鼠标中键或右键平移；可在设置 → 控制与快捷键中更改。在触控板上，双指滚动用于缩放；用双指点按并拖动即可平移。 |
| 我的模型不见了 | 打开链接、文件或示例，以及清空结构时，旧模型都会被保留：☰ → 最近的结构，或 Ctrl+Z。 |
| 语言不对 | 设置 → 语言与区域，或在地址后加上 ?lang=cn。 |
| 设置修改无法保存 | 本地存储被阻止了（无痕窗口、严格隐私模式）。设置、自动保存和“最近的结构”都需要本地存储。 |
报告 bug
提交一个 GitHub issue，写明你的浏览器和操作系统、你预期的结果，以及最有用的：能够复现问题的分享链接或项目文件。
