Быстрый старт
Примерно за десять минут вы смоделируете однопролётную шарнирно опёртую стальную балку под равномерно распределённой нагрузкой, прочитаете опорные реакции, поперечную силу и изгибающий момент и сверите их с формулами из учебника.
Повторяйте по ходу
Откройте run.edubeam.app во второй вкладке. Если модель уже загружена, нажмите Очистить модель (значок корзины в верхней панели) и отметьте Удалить материалы и Удалить сечения, чтобы начать с чистого листа.
Задача
Балка пролётом 6 м (слева шарнирно-неподвижная опора, справа шарнирно-подвижная) несёт равномерно распределённую нагрузку 12 кН/м. Материал: сталь, E = 210\ \text{ГПа}, G = 81\ \text{ГПа}. Сечение: IPE 200, A = 28{,}5\ \text{см}^2, I_y = 1943\ \text{см}^4, h = 200\ \text{мм}.
1. Проверьте единицы
Посмотрите на плашку единиц в правом нижнем углу области просмотра (например, m · m² · kN · kNm · MPa). Именно в этих единицах работают все поля ввода и все результаты. По умолчанию это метры, кН, кНм и МПа — их и предполагает это руководство. Чтобы их изменить, щёлкните по плашке или откройте Настройки → Язык и локаль.
2. Добавьте материал и сечение
Элемент не может существовать без материала и сечения, поэтому создайте их первыми.

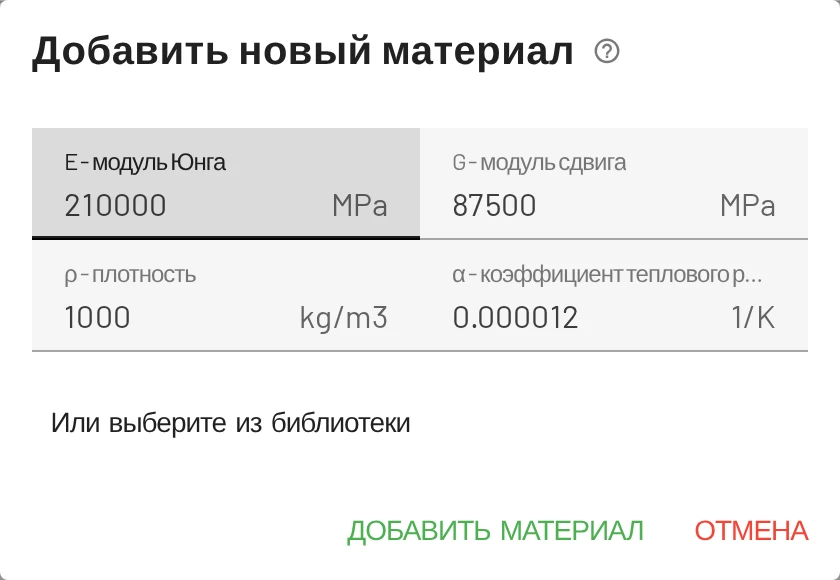

- Откройте вкладку Материалы в нижней панели и нажмите Добавить материал.
- Введите

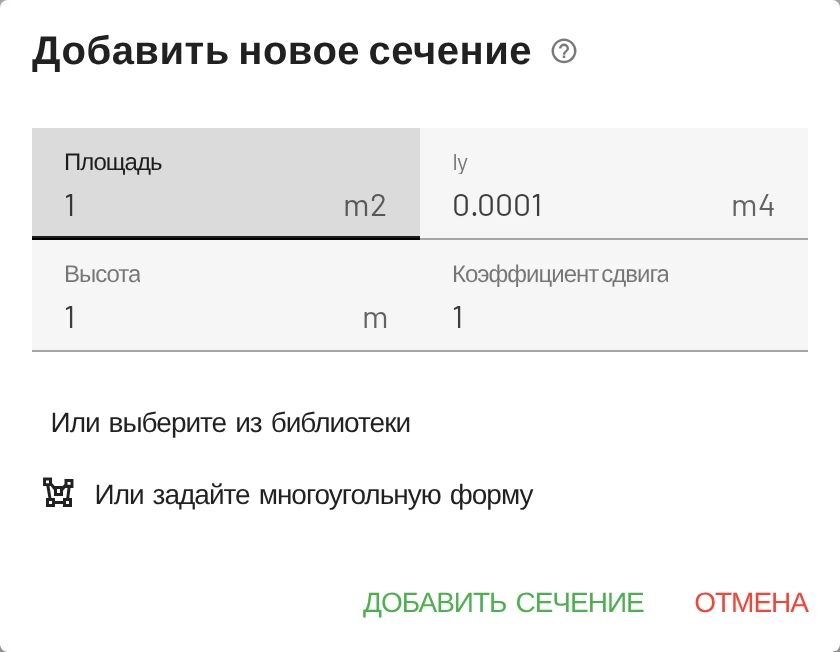

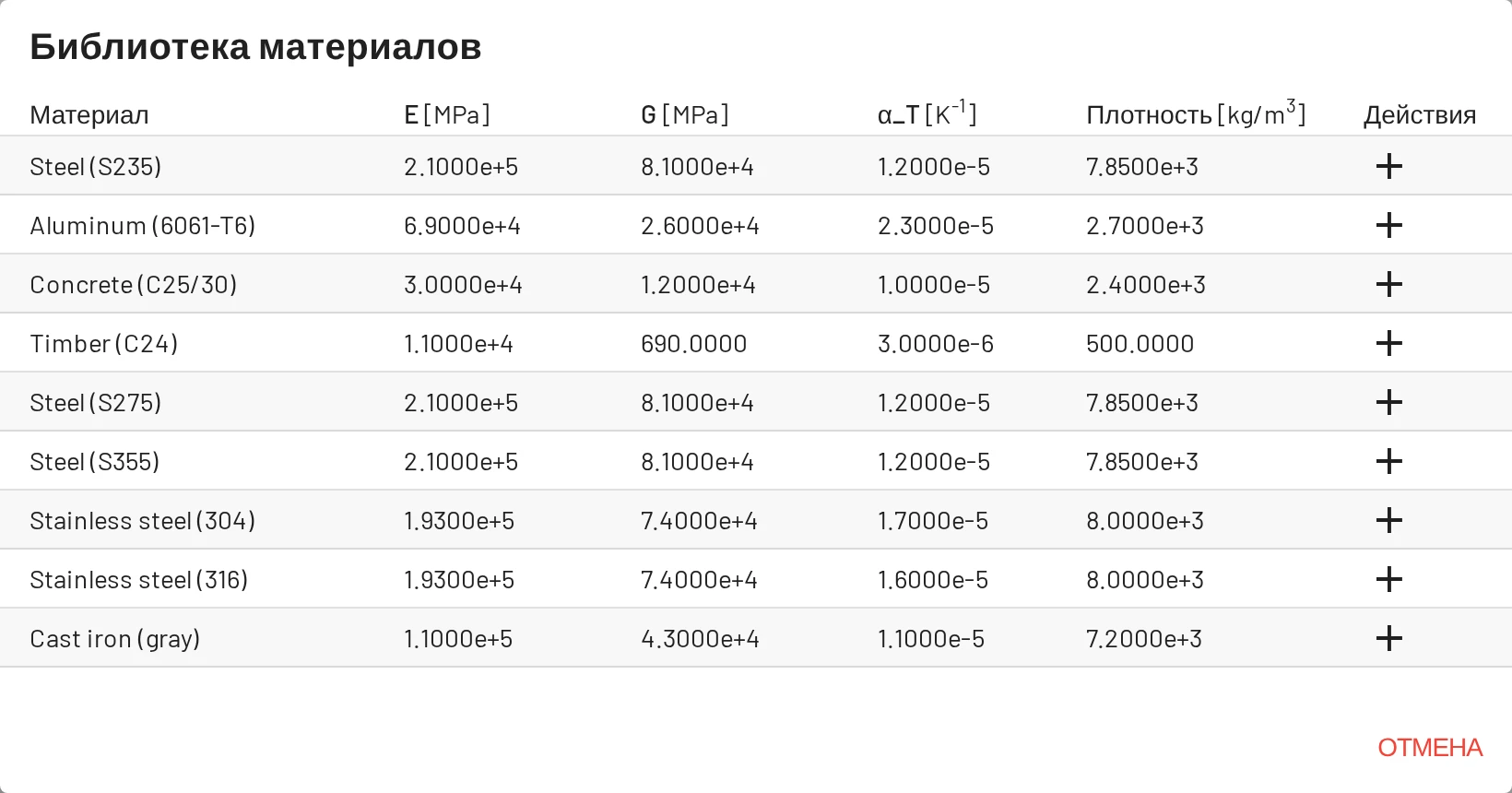

E = 210000МПа,G = 81000МПа, оставьте плотность иα = 0.0000121/K без изменений. Нажмите Добавить материал. (Или нажмите Библиотека материалов и выберите Steel (S235) — у неё ровно эти значения.) - Откройте вкладку Сечения и нажмите Добавить сечение.
- Введите
Площадь = 0.00285м²,Iy = 1.943e-5м⁴,Высота = 0.2м,Коэффициент сдвига = 1. Нажмите Добавить сечение.
Зачем нужен коэффициент сдвига?
EduBeam использует элементы балки Тимошенко, учитывающие деформацию сдвига. k — это коэффициент сдвига (поправочный коэффициент: для прямоугольника, – для стенки двутавра, если — полная площадь). При k = 1 и полной площади податливость на сдвиг слегка занижается; для такой гибкой балки, как эта, разница в прогибе заметно меньше 1 %. Формула приведена на странице теории балки.
3. Добавьте узлы

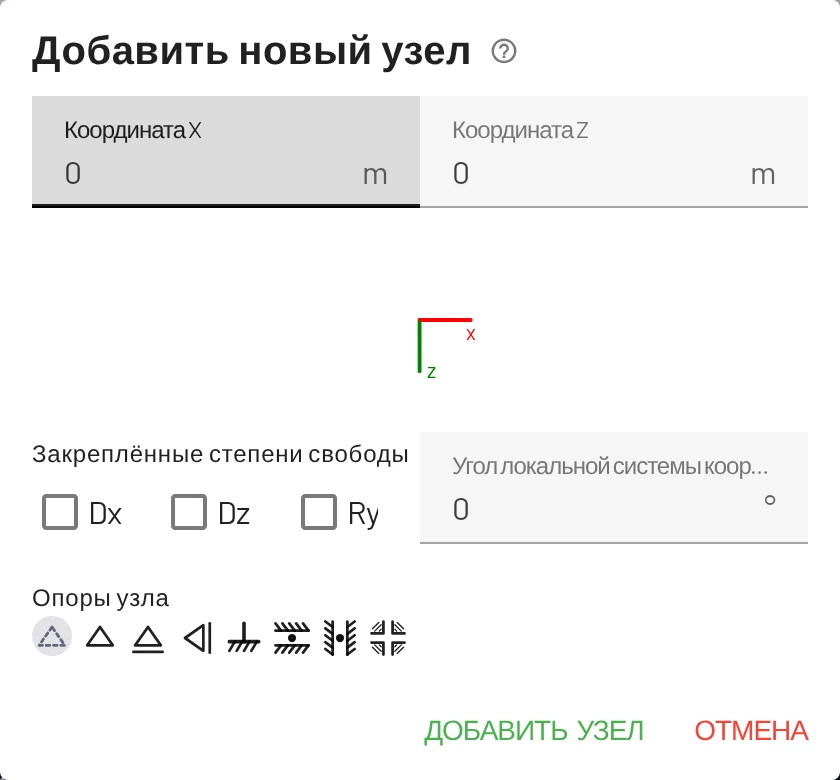

- Откройте вкладку Узлы и нажмите Добавить узел. Введите
X = 0,Z = 0и подтвердите. Узел получает метку1. - Снова нажмите Добавить узел с
X = 6,Z = 0. Это узел2.
Узлы можно ставить и мышью: выберите Добавить мышью (или щёлкните правой кнопкой по холсту → Добавить узел, удерживая Ctrl) и щёлкните по сетке. При включённой Привязке к сетке (S) щелчки попадают на шаг 0,1 м.
4. Соедините их элементом

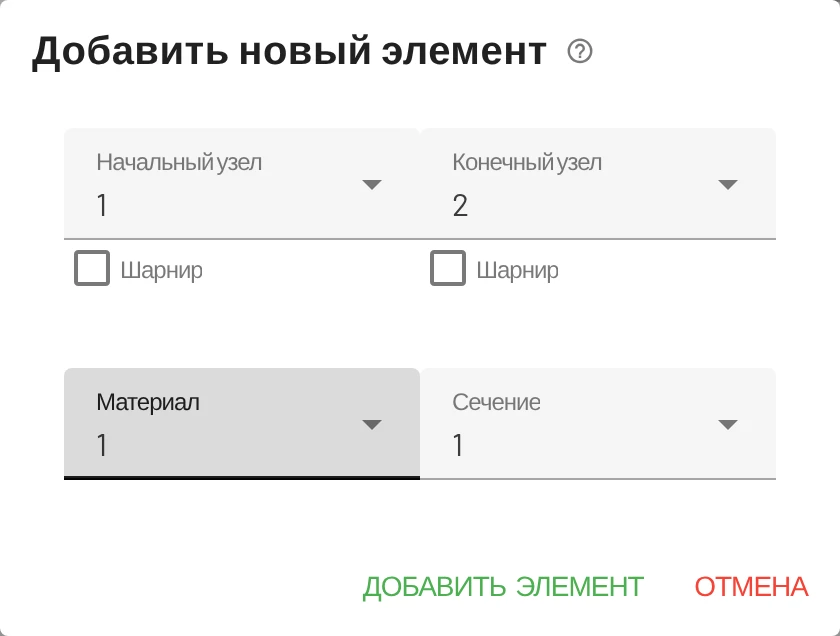

- Откройте вкладку Элементы и нажмите Добавить элемент.
- Выберите Начальный узел
1, Конечный узел2. Созданные вами материал и сечение уже подставлены. Подтвердите.
Между узлами появится чёрная линия. Нажмите F, чтобы вписать её в экран.
5. Добавьте опоры

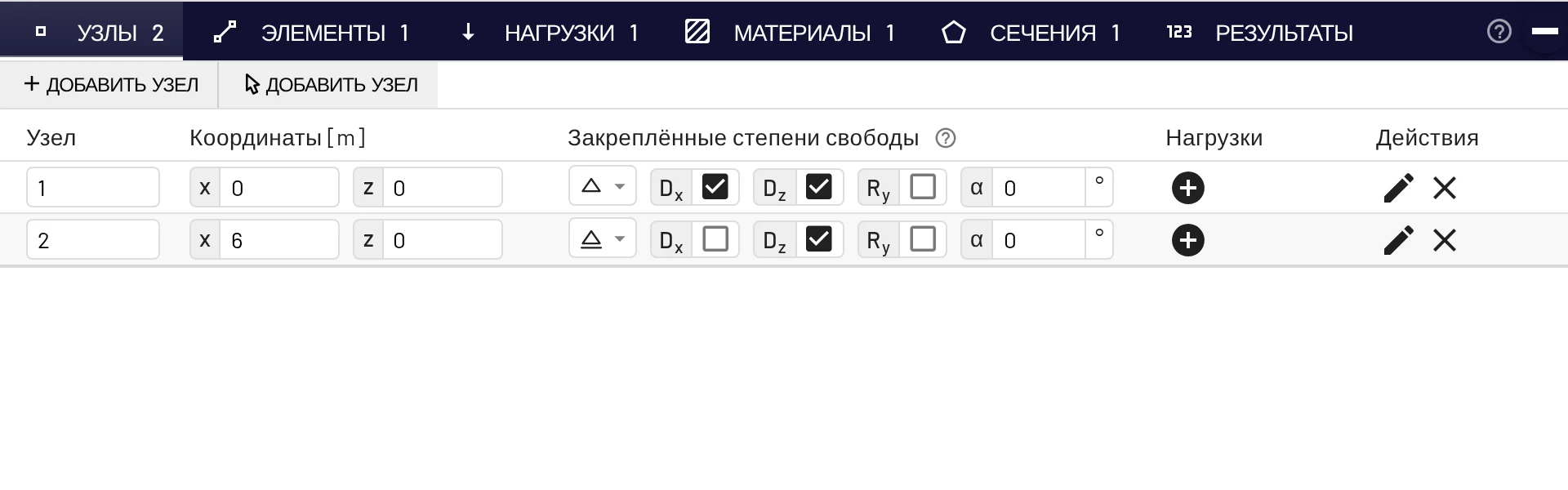

Во вкладке Узлы столбец Закреплённые степени свободы содержит три флажка для каждого узла: Dx, Dz, Ry.
- Узел
1: отметьте Dx и Dz → появится символ шарнирно-неподвижной опоры. - Узел
2: отметьте только Dz → шарнирно-подвижная опора.
Те же флажки доступны, если щёлкнуть узел в области просмотра и выбрать Опоры узла. Все типы опор описаны на странице Узлы и опоры.
6. Приложите нагрузку

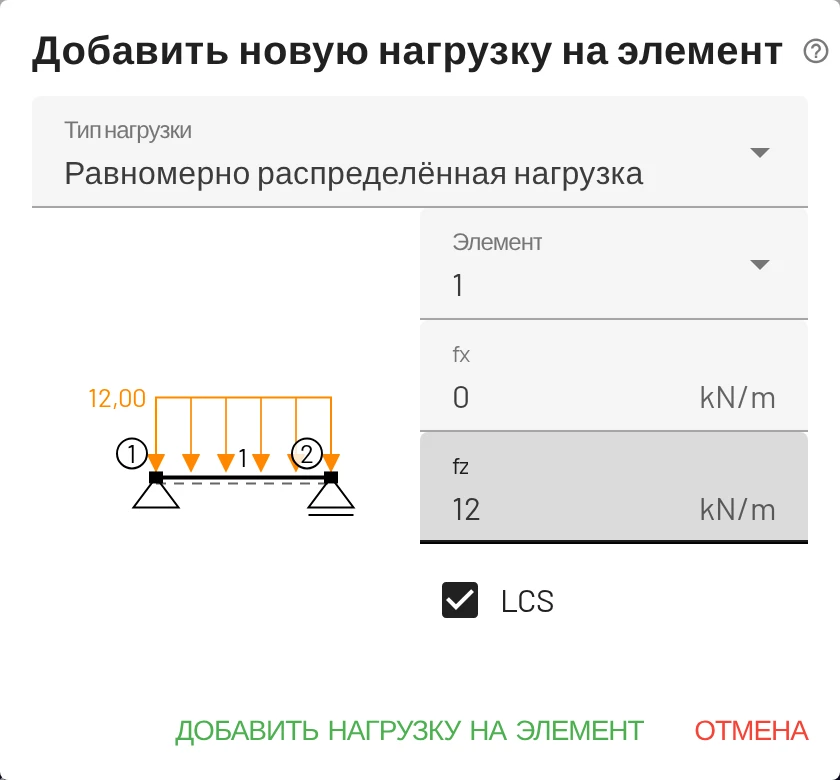

- Откройте вкладку Нагрузки и нажмите Добавить нагрузку на элемент.
- Тип нагрузки: Равномерно распределённая нагрузка. Элемент:
1. - Введите
fz = 12кН/м,fx = 0оставьте. Подтвердите.
Положительное fz направлено вдоль +z, то есть на экране вниз, — поэтому положительное значение соответствует нагрузке типа собственного веса. См. правила знаков.
7. Прочитайте результаты
Решение появляется сразу после добавления нагрузки. Откройте панель настроек отображения (кнопка с шестерёнкой в правом верхнем углу области просмотра), чтобы включать и выключать слои:
| Слой | Что вы должны увидеть |
|---|---|
| Реакции | Две стрелки вверх по 36 кН в узлах 1 и 2. |
| Vz (x) | Прямая от +36 кН слева до −36 кН справа, пересекающая ноль в середине пролёта. |
| My (x) | Парабола с экстремумом 54 кНм в середине пролёта. |
| Деформированная форма | Симметричный прогиб. Наведите курсор на узел 1, чтобы прочитать его угол поворота: около 0,0265 рад. |
Вкладка Результаты в нижней панели даёт числа: Узловые результаты перечисляют Dx, Dz, Ry для каждого узла, Результаты по элементам — концевые усилия каждого элемента в его локальной системе координат.
Если эпюры выглядят слишком крупными или мелкими, подвиньте ползунок Масштаб результатов в Настройки → Настройки просмотра → Размеры.
8. Проверьте вручную
| Величина | Формула | Ручной расчёт | EduBeam |
|---|---|---|---|
| Реакция | 36 кН | 36 кН | |
| Макс. поперечная сила | 36 кН | 36 кН | |
| Макс. момент | 54 кНм | 54 кНм | |
| Угол поворота на опоре | 0,02647 рад | 0,02647 рад | |
| Прогиб в середине пролёта | 49,6 мм | 49,6 мм |
Всё совпадает. Другие рецепты ручной проверки (консоль, балка с двумя заделками, ферма) — в разделе Проверка результатов вручную.
9. Экспериментируйте
Здесь EduBeam раскрывается по-настоящему. Попробуйте каждое из действий и наблюдайте за эпюрами:
- Перетащите узел 2 вправо: момент растёт пропорционально .
- Отметьте
Ryв узле 1, превратив опору в заделку: момент в середине пролёта уменьшится, а на опоре появится опорный (отрицательный) момент. - Добавьте третий узел при
X = 3, щёлкнув по балке в режиме Добавить мышью; выберите Соединить с конструкцией, чтобы балка разделилась, а затем отметьте у негоDz— получится двухпролётная неразрезная балка. - Отметьте концевой шарнир у элемента во вкладке Элементы, чтобы освободить момент на одном из концов.
- Нажмите Ctrl+Z, чтобы отменить любой шаг.
10. Сохраните или поделитесь
- Поделиться моделью (верхняя панель) даёт URL, содержащий всю модель, — вставьте его в письмо, чат или слайды.
- Сохранить проект (меню ☰ или Ctrl+S) скачивает файл
project.json, который позже можно открыть через Открыть проект или перетащив его в окно приложения.
Модель также хранится в локальном хранилище браузера, так что перезагрузка страницы её не потеряет. См. Импорт, экспорт и обмен.
Куда дальше
- Примеры — готовые рамы и фермы открываются одним щелчком.
- Нагрузки — трапециевидные, сосредоточенные и температурные нагрузки, заданные перемещения.
- Клавиатура и мышь — работайте на холсте быстрее.
