Řešení problémů

Nevykreslují se žádné výsledky

Výsledky se zobrazí, jen když lze model vyřešit. Postupujte v tomto pořadí:

1. Přečtěte si hlášení vlevo nahoře v zobrazení.
   • Není definovaný žádný materiál / Není definovaný žádný průřez: přidejte ho tlačítkem Přidat.
   • Modrý štítek Chybí podpory: model jen ještě není hotový. Přidejte podpory. Když na štítek najedete myší, čárkovaný obrys ukáže, jak se konstrukce ještě může pohybovat.
   • Červené hlášení: v modelu je chyba. Hlášení ji pojmenuje, a když je chyb víc, zní Chyby v modelu: N. Klikněte na Zobrazit podrobnosti a opravte jednotlivé položky (viz tabulka níže). Dotčené uzly nebo klouby jsou na plátně zakroužkované.
   • Žluté hlášení: varování. Model se přesto vypočítal; varování můžete skrýt.
2. Je podpor dost? Řešič potřebuje alespoň tři podepřené stupně volnosti a podpory musí konstrukci skutečně zajistit. Nosník na dvou posuvných kloubových podporách (Dz + Dz) má jen dva a vodorovně ujede. Přidejte někde Dx, nebo v jedné podpoře Ry.
3. Jsou prvky propojené? Dva uzly se stejnými souřadnicemi jsou stále dva samostatné uzly. Přebytečný uzel smažte a prvky připojte znovu, nebo uzly na prvky umisťujte volbou Připojit ke konstrukci.
4. Není kloubů příliš mnoho? Klouby na obou koncích sloupu nebo čtverec z kloubově spojených prutů bez diagonály tvoří mechanismus. EduBeam takové klouby zakroužkuje a ukáže možný pohyb.
5. Není někde nulová tuhost? Když omylem zadáte E, A nebo Iy jako 0 nebo ve špatné jednotce, část konstrukce se pohybuje téměř bez odporu. EduBeam ji pak označí jako nestabilní.

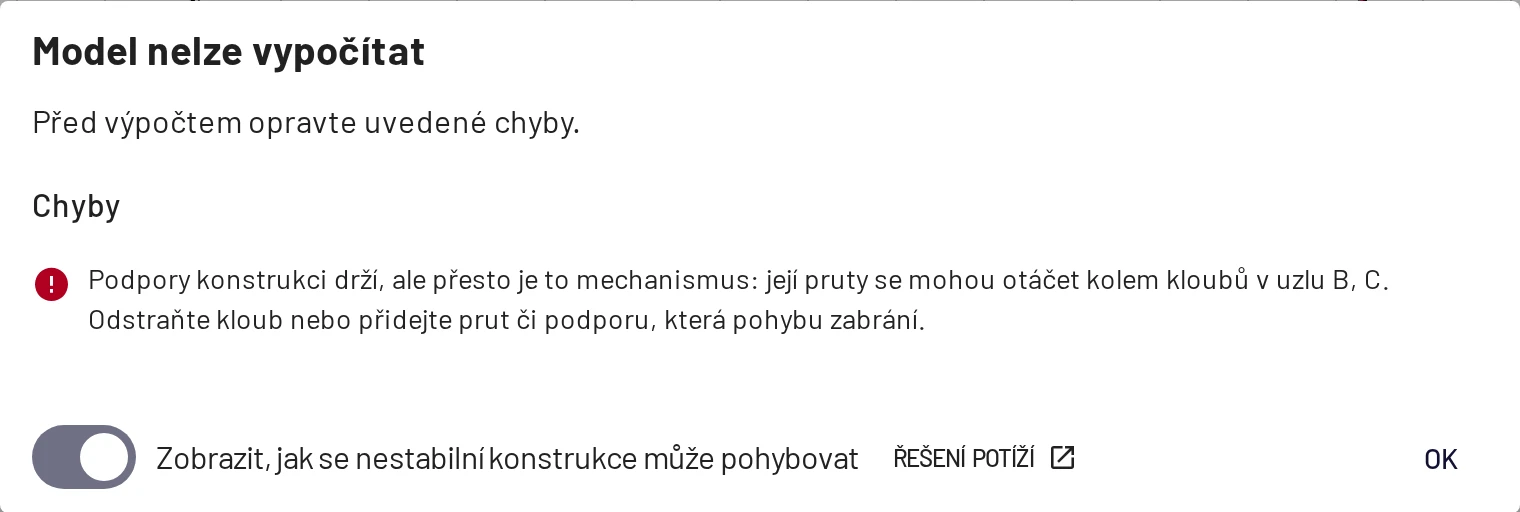

Zobrazit podrobnosti vypíše každý problém i s radou a umí ukázat pohyb

Hlášení

Zobrazit podrobnosti otevře dialog nadepsaný Model nelze vypočítat (chyby), Model zatím nelze vypočítat (stále chybí podpory) nebo Varování k modelu. Odkaz Řešení potíží v něm vede na tuto stránku.

Zbývá doplnit

Hlášení	Význam / oprava
Konstrukce potřebuje podpory, jinak ji nelze vypočítat.	Celá konstrukce má méně než tři podepřené stupně volnosti. Přidejte podpory.
Samostatná část konstrukce (uzly …) má méně než 3 podepřené stupně volnosti a může se volně pohybovat.	Model se rozpadá na části a jedna z nich není ničím držena. Připojte ji, nebo ji podepřete.

Chyby

Hlášení	Význam / oprava
Konstrukce má dostatek podpor, ale ty ji nezajišťují: stále se může …	Všechny podpory jsou rovnoběžné, nebo se jejich nositelky protínají v jednom bodě. Čárkovaný obrys ukazuje pohyb; změňte směr jedné podpory. Pokud se problém týká jen jedné části, hlášení místo konstrukce uvádí samostatnou část.
Podpory konstrukci drží, ale přesto je to mechanismus: její pruty se mohou otáčet kolem kloubů v uzlu …	Klouby dovolují prutům vzájemné pootočení – třeba u rámu s klouby na hlavách obou sloupů nebo u kloubově spojeného čtverce bez diagonály. Odstraňte kloub, nebo přidejte prut či podporu.
Konstrukce je nestabilní – tyto pohyby nemají prakticky žádný odpor: …	Téměř mechanismus, nebo tuhost blízká nule. Zkontrolujte podpory, klouby a hodnoty E, A a Iy.
Konstrukce je mechanismus: matice tuhosti je singulární.	Některá část se může volně pohybovat a předchozí kontroly to nezachytily. Ověřte, že je každá část zajištěna alespoň třemi vazbami a že se žádný prut nemůže kvůli kloubům volně otáčet.
Prvek … odkazuje na neexistující uzel / materiál / průřez …	Odkazovaný objekt už neexistuje, obvykle kvůli ruční úpravě souboru JSON. V tabulce Prvky prvku znovu přiřaďte existující uzel, materiál nebo průřez.
Prvek … musí odkazovat právě na 2 uzly.	Poškozený prvek v importovaném souboru. Smažte ho a vytvořte znovu.
Uzlové zatížení / Předepsané posunutí č. n odkazuje na neexistující uzel …	Zatížení smažte, nebo mu přiřaďte uzel.
Prvkové zatížení č. n odkazuje na neexistující prvek …	Zatížení smažte.
Výpočet selhal kvůli vnitřní nekonzistenci modelu…	Obecná chyba. Vraťte poslední krok, nebo uložte soubor a nahlaste chybu.

Varování

Model se přesto vypočítá, tato hlášení ale stojí za kontrolu:

Hlášení	Význam / oprava
Uzel … není připojen k žádnému prvku a výpočet jej ignoruje.	Osamocený uzel. Smažte ho, nebo ho připojte.
Uzel … je podepřen, ale nepřipojuje se k němu žádný prvek, takže podpora nic nepřenáší.	Podpora je na osamoceném uzlu.
Prvek … má na obou koncích stejný uzel.	Prvek nulové délky. Smažte ho.
Uzlové zatížení / Předepsané posunutí č. n obsahuje neplatné hodnoty.	Některá složka není číslo. Upravte zatížení.

Výsledky vypadají špatně

Příznak	Pravděpodobná příčina
Zatížení působí nahoru	Globální osa z míří dolů, takže kladné Fz/fz působí dolů a záporné hodnoty nahoru. Viz konvence. S osami y nahoru je to naopak.
Průhyb je 1000× větší nebo menší	Záměna jednotek: E zadané v Pa, ačkoli je nastavená jednotka MPa, nebo Iy v cm⁴ místo m⁴. Zkontrolujte štítek jednotek vpravo dole v zobrazení.
Průhyb je o něco větší než podle učebnicového vzorce	Timoshenkův nosník zahrnuje smykovou deformaci. Pokud se chcete přiblížit hodnotám podle Eulera–Bernoulliho, zvyšte smykový součinitel průřezu, nebo použijte štíhlý prut. Viz Ověření výsledků ručně.
Znaménko vypadá „špatně“	Znaménko čtěte z popisků, ne podle strany, na které je průběh vykreslen. Kladný moment M znamená tah dole. Koncové síly ve Výsledcích na prvcích se řídí lokálními osami prvku, nikoli konvencí N-V-M.
Dva stejné sloupy mají opačná znaménka posouvající síly	Znaménko V závisí na orientaci prvku. Pokud je chcete porovnat, u jednoho z nich prohoďte uzly.
Čísla jako 4 · 10¹	Vědecký formát čísel. Zvolte Automatický v Nastavení → Jazyk a prostředí → Formát čísel.
Průběhy jsou obrovské nebo maličké	Jde jen o vzhled. Upravte Měřítko výsledků v Nastavení → Nastavení zobrazení.
Zatížení v lokálních souřadnicích míří špatným směrem	Lokální osa x vede od počátečního ke koncovému uzlu prvku. Prohoďte uzly, nebo obraťte znaménko.
Zatížení šikmého prutu nesedí	LCS je ve výchozím stavu zaškrtnuté, takže fz působí kolmo k prutu. Pokud chcete svislé zatížení, zaškrtnutí zrušte.
Teplotní zatížení nic nedělá	Staticky určitá konstrukce se při změně teploty volně deformuje a vnitřní síly v ní nevznikají. Ověřte, že α ≠ 0, a u nerovnoměrného oteplení také, že je zadaná výška průřezu h.

Problémy s rozhraním

Příznak	Řešení
Zkratky nic nedělají	Nejprve klikněte na plátno: dokud má fokus textové pole, aplikace klávesy ignoruje.
Zobrazení nejde posunout	Ve výchozím stavu se posouvá prostředním nebo pravým tlačítkem myši; změníte to v Nastavení → Ovládání & zkratky. Na touchpadu se posouváním dvěma prsty přibližuje; posunete kliknutím a tažením dvěma prsty.
Můj model zmizel	Když otevřete odkaz, soubor nebo příklad nebo konstrukci smažete, starý model se uchová: ☰ → Nedávné konstrukce, nebo Ctrl+Z.
Špatný jazyk	Nastavení → Jazyk a prostředí, nebo přidejte ?lang=cs do adresy.
Změny nastavení se neuchovají	Místní úložiště je blokované (anonymní okno, přísný režim ochrany soukromí). Bez něj nefunguje nastavení, automatické ukládání ani Nedávné konstrukce.

Nahlášení chyby

Založte issue na GitHubu. Uveďte prohlížeč a operační systém, co jste očekávali, a hlavně přiložte sdílený odkaz nebo soubor projektu, na kterém se problém projeví.
