Solución de problemas

No se dibujan resultados

Los resultados solo aparecen cuando el modelo se puede resolver. Comprueba, en este orden:

1. Lee el mensaje de arriba a la izquierda del visor.
   • No hay materiales definidos. / No hay secciones definidas.: añade uno con el botón Añadir.
   • Una etiqueta azul Faltan apoyos: el modelo simplemente está sin terminar. Añade apoyos. Señala la etiqueta para ver, como contorno discontinuo, cómo puede moverse todavía la estructura.
   • Un mensaje rojo: algo está mal. Indica el problema, o dice Errores en el modelo: N cuando hay varios. Haz clic en Mostrar detalles y corrige cada punto (consulta la tabla de abajo). Los nodos o rótulas implicados aparecen rodeados con un círculo en el lienzo.
   • Un mensaje amarillo: advertencias. El modelo se ha resuelto de todos modos; puedes ocultarlas.
2. ¿Hay suficientes apoyos? El solver necesita al menos tres GDL restringidos, y los apoyos deben sujetar la estructura. Una viga sobre dos rodillos (Dz + Dz) solo tiene dos y se desliza. Añade un Dx en algún sitio, o un Ry en uno de los apoyos.
3. ¿Están conectados los elementos? Dos nodos con las mismas coordenadas siguen siendo dos nodos distintos. Elimina el sobrante y vuelve a conectar, o coloca los nodos sobre los elementos con Conectar a la estructura.
4. ¿Demasiadas rótulas? Rótulas en ambos extremos de un pilar, o un cuadrado de barras articuladas sin diagonal, forman un mecanismo. EduBeam rodea las rótulas con un círculo y muestra el movimiento.
5. ¿Una rigidez nula? Un E, A o Iy introducido por error como 0, o en la unidad equivocada, hace que parte de la estructura se mueva casi sin resistencia. EduBeam lo indica como inestable.

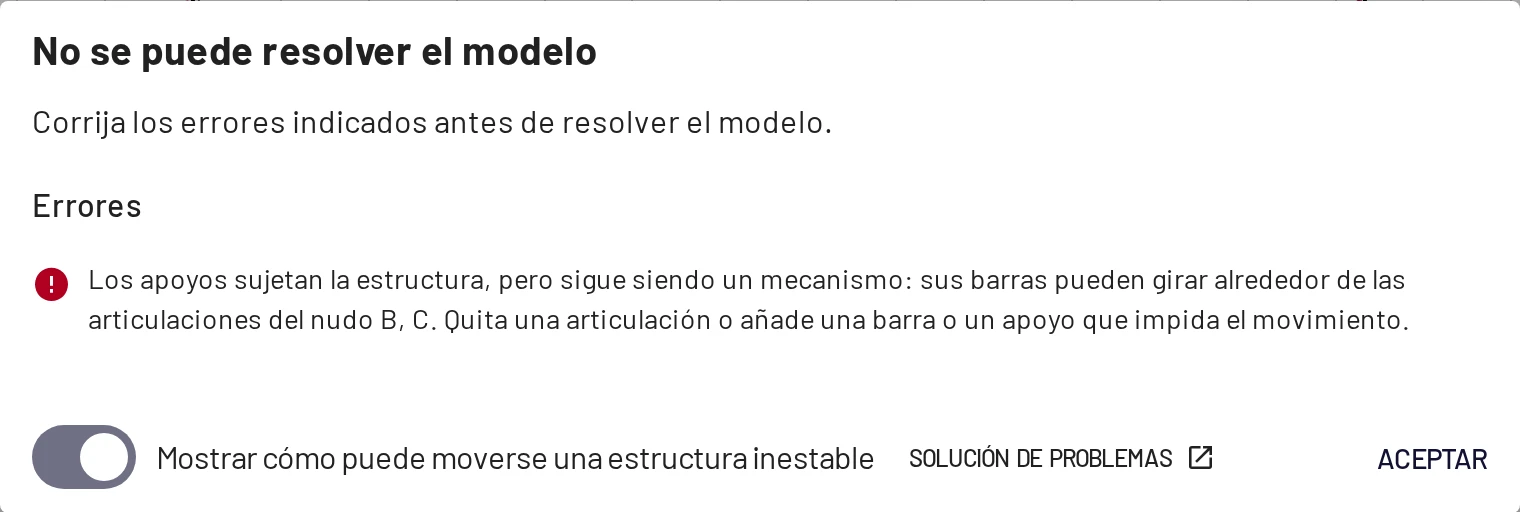

Mostrar detalles lista cada problema con una sugerencia y puede mostrar el movimiento

Mensajes

Mostrar detalles abre un diálogo titulado No se puede resolver el modelo (errores), Aún no se puede resolver (faltan apoyos) o Advertencias del modelo. Su enlace Solución de problemas lleva a esta página.

Falta por completar

Mensaje	Significado / solución
La estructura necesita apoyos para poder resolverse.	Hay menos de tres GDL restringidos en total. Añade apoyos.
Una parte independiente de la estructura (nodos …) tiene menos de 3 grados de libertad restringidos y puede moverse libremente.	El modelo está en trozos y uno de ellos flota. Conéctalo o ponle apoyos.

Errores

Mensaje	Significado / solución
La estructura tiene suficientes apoyos, pero no la sujetan: todavía puede …	Los apoyos son todos paralelos, o sus líneas de acción se cortan en un punto. El contorno discontinuo muestra el movimiento; cambia la dirección de uno de los apoyos. El mismo mensaje habla de una parte independiente si solo afecta a un trozo.
Los apoyos sujetan la estructura, pero sigue siendo un mecanismo: sus barras pueden girar alrededor de las articulaciones del nudo …	Las rótulas permiten que las barras giren unas respecto a otras, como en un pórtico con rótulas en la cabeza de ambos pilares o en un cuadrado articulado sin diagonal. Quita una rótula, o añade una barra o un apoyo.
La estructura es inestable; se mueve prácticamente sin resistencia: nodo …	Casi un mecanismo, o una rigidez cercana a cero. Comprueba los apoyos, las rótulas y los valores de E, A e Iy.
La estructura es un mecanismo: la matriz de rigidez es singular.	Algo puede moverse libremente y las comprobaciones anteriores no lo han detectado. Comprueba que cada parte esté sujeta por al menos tres restricciones y que las rótulas no dejen una barra libre para girar.
El elemento … hace referencia al nodo / material / sección transversal inexistente …	El objeto referenciado se eliminó, normalmente en un archivo JSON editado a mano. Reasígnalo en la tabla de Elementos.
El elemento … debe hacer referencia a exactamente 2 nodos.	Un elemento dañado en un archivo importado. Elimínalo y vuelve a crearlo.
La carga nodal / El desplazamiento impuesto #n hace referencia al nodo inexistente …	Elimina la carga o asígnale un nodo.
La carga de elemento #n hace referencia al elemento inexistente …	Elimina la carga.
El solver falló por una incoherencia interna del modelo…	Un fallo genérico. Deshaz el último paso, o guarda el archivo e informa del problema.

Advertencias

El modelo se resuelve de todos modos, pero revisa estas:

Mensaje	Significado / solución
El nodo … no está conectado a ningún elemento y el solver lo ignora.	Un nodo suelto. Elimínalo o conéctalo.
El nodo … tiene apoyo, pero ningún elemento llega a él, así que el apoyo no transmite nada.	Un apoyo en un nodo suelto.
El elemento … hace referencia al mismo nodo en ambos extremos.	Un elemento de longitud cero. Elimínalo.
La carga nodal / El desplazamiento impuesto #n contiene valores no válidos.	Una componente que no es un número. Edita la carga.

Los resultados parecen erróneos

Síntoma	Causa probable
Las cargas actúan hacia arriba	El eje global z apunta hacia abajo, así que un Fz/fz positivo es hacia abajo. Los valores negativos apuntan hacia arriba. Consulta el convenio de signos. Con ejes y hacia arriba es al revés.
La flecha es 1000 veces demasiado grande o pequeña	Una confusión de unidades: E introducido en Pa cuando la unidad es MPa, o Iy en cm⁴ cuando la unidad es m⁴. Comprueba la etiqueta de unidades abajo a la derecha del visor.
La flecha es algo mayor que la fórmula del libro	La deformación por cortante de Timoshenko. Aumenta el coeficiente de cortante de la sección, o usa una barra esbelta, para acercarte a los valores de Euler–Bernoulli. Consulta Comprobar resultados a mano.
Un signo parece «incorrecto»	Lee el signo en las etiquetas, no por el lado del diagrama. M positivo tracciona la fibra inferior. Las fuerzas en extremos de Resultados de elementos siguen los ejes locales del elemento, no el convenio N-V-M.
Dos pilares idénticos muestran cortantes de signo opuesto	El signo de V sigue la dirección de cada elemento. Intercambia los nodos de uno de ellos para compararlos.
Números como 4 · 10¹	El formato numérico científico. Elige Automático en Configuración → Idioma y configuración regional → Formato numérico.
Los diagramas son enormes o diminutos	Es puramente visual. Ajusta la Escala de resultados en Configuración → Ajustes del visor.
Una carga en coordenadas locales apunta al revés	El eje x local del elemento va de su nodo inicial a su nodo final. Intercambia los nodos o cambia el signo.
La carga de una barra inclinada no cuadra	LCS está marcado por defecto, así que fz actúa perpendicular a la barra. Desmárcalo para una carga vertical.
Una carga térmica no hace nada	Una estructura isostática se deforma libremente con la temperatura, sin esfuerzos. Comprueba que α ≠ 0 y, para el gradiente, que la altura h de la sección esté definida.

Problemas de la interfaz

Síntoma	Solución
Los atajos no hacen nada	Haz clic primero en el lienzo: las teclas se ignoran mientras un campo de texto tiene el foco.
No puedo desplazar la vista	Por defecto se desplaza con el botón central o derecho del ratón; cámbialo en Configuración → Controles y atajos. En un trackpad, el desplazamiento con dos dedos hace zoom; haz clic y arrastra con dos dedos para desplazar.
Mi modelo ha desaparecido	Al abrir un enlace, un archivo o un ejemplo, y al limpiar, el modelo anterior se conserva: ☰ → Estructuras recientes, o Ctrl+Z.
Idioma equivocado	Configuración → Idioma y configuración regional, o añade ?lang=es a la dirección.
Los cambios de configuración no se guardan	El almacenamiento local está bloqueado (ventana privada, modo de privacidad estricto). La configuración, el guardado automático y las Estructuras recientes lo necesitan.

Informar de un error

Abre una incidencia en GitHub indicando tu navegador y sistema operativo, qué esperabas y, lo más útil de todo, un enlace para compartir o el archivo de proyecto que reproduzca el problema.
