Rozwiązywanie problemów

Nie widać żadnych wyników

Wyniki pojawiają się tylko wtedy, gdy model da się rozwiązać. Sprawdź w tej kolejności:

1. Przeczytaj komunikat w lewym górnym rogu widoku.
   • Nie zdefiniowano materiałów. / Nie zdefiniowano przekrojów.: dodaj je przyciskiem Dodaj nowy.
   • Niebieska plakietka Brak podpór: model jest po prostu niedokończony. Dodaj podpory. Najedź na plakietkę, aby zobaczyć przerywanym zarysem, jak konstrukcja może się jeszcze poruszać.
   • Czerwony komunikat: coś jest nie tak. Komunikat nazywa problem albo, gdy jest ich kilka, brzmi Błędy w modelu: N. Kliknij Pokaż szczegóły i popraw każdą pozycję (zobacz tabelę poniżej). Węzły lub przeguby, których to dotyczy, są zakreślone na płótnie.
   • Żółty komunikat: ostrzeżenia. Model mimo to został rozwiązany; możesz je ukryć.
2. Czy podpór jest dość? Solver potrzebuje co najmniej trzech zablokowanych stopni swobody, a podpory muszą utrzymać konstrukcję. Belka na dwóch podporach przesuwnych (Dz + Dz) ma tylko dwa i się przesuwa. Dodaj gdzieś Dx albo Ry w jednej z podpór.
3. Czy elementy są połączone? Dwa węzły o tych samych współrzędnych to wciąż dwa oddzielne węzły. Usuń zbędny i połącz ponownie albo wstawiaj węzły na elementach przez Połącz z konstrukcją.
4. Za dużo przegubów? Przeguby na obu końcach słupa albo kwadrat z prętów połączonych przegubowo bez krzyżulca tworzą mechanizm. EduBeam zakreśla przeguby i pokazuje ruch.
5. Zerowa sztywność? E, A lub Iy przypadkowo wpisane jako 0 albo w złej jednostce sprawiają, że część konstrukcji porusza się niemal bez oporu. EduBeam zgłasza to jako niestateczność.

Pokaż szczegóły wymienia każdy problem ze wskazówką i może pokazać ruch

Komunikaty

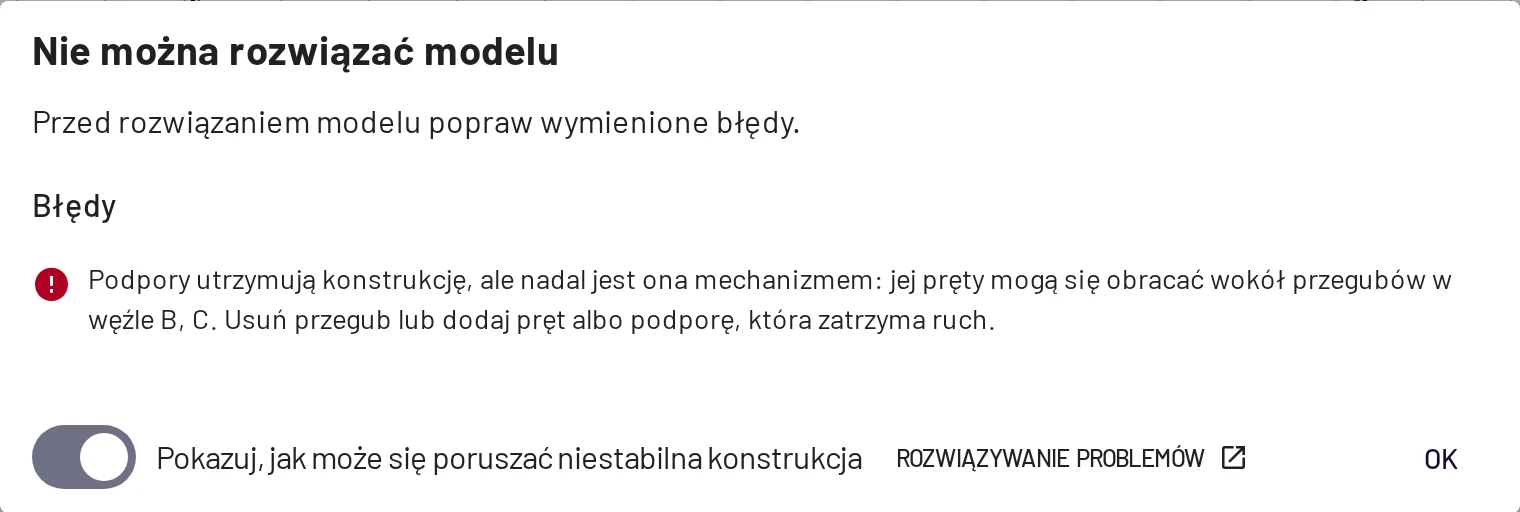

Pokaż szczegóły otwiera okno z tytułem Nie można rozwiązać modelu (błędy), Model nie jest jeszcze gotowy do obliczeń (wciąż brakuje podpór) lub Ostrzeżenia modelu. Jego link Rozwiązywanie problemów prowadzi tutaj.

Do uzupełnienia

Komunikat	Znaczenie / rozwiązanie
Konstrukcja potrzebuje podpór, aby można ją było obliczyć.	Łącznie mniej niż trzy zablokowane stopnie swobody. Dodaj podpory.
Oddzielna część konstrukcji (węzły …) ma mniej niż 3 podparte stopnie swobody i może się swobodnie przemieszczać.	Model składa się z kilku części, a jedna z nich „pływa”. Połącz ją lub podeprzyj.

Błędy

Komunikat	Znaczenie / rozwiązanie
Konstrukcja ma wystarczającą liczbę podpór, ale nie utrzymują jej one: nadal może …	Wszystkie podpory są równoległe albo ich kierunki działania przecinają się w jednym punkcie. Przerywany zarys pokazuje ruch; zmień kierunek jednej z podpór. Jeśli dotyczy to tylko jednej części, ten sam komunikat wymienia oddzielną część.
Podpory utrzymują konstrukcję, ale nadal jest ona mechanizmem: jej pręty mogą się obracać wokół przegubów w węźle …	Przeguby pozwalają prętom obracać się względem siebie, jak w ramie z przegubami na szczytach obu słupów albo w kwadracie z prętów połączonych przegubowo bez krzyżulca. Usuń przegub albo dodaj pręt lub podporę.
Konstrukcja jest niestateczna – praktycznie bez oporu przemieszcza się: …	Prawie mechanizm albo sztywność bliska zeru. Sprawdź podpory, przeguby oraz wartości E, A i Iy.
Konstrukcja jest mechanizmem: macierz sztywności jest osobliwa.	Coś może się swobodnie poruszać, a powyższe sprawdzenia tego nie wychwyciły. Sprawdź, czy każda część jest utrzymywana przez co najmniej trzy więzy i czy przeguby nie pozostawiają pręta swobodnie obracającego się.
Element … odwołuje się do nieistniejącego węzła / materiału / przekroju …	Obiekt, do którego element się odwołuje, został usunięty, zwykle w ręcznie edytowanym pliku JSON. Przypisz go ponownie w tabeli Elementy.
Element … musi odwoływać się do dokładnie 2 węzłów.	Uszkodzony element w zaimportowanym pliku. Usuń go i utwórz ponownie.
Obciążenie węzłowe / Zadane przemieszczenie #n odwołuje się do nieistniejącego węzła …	Usuń obciążenie lub przypisz mu węzeł.
Obciążenie elementu #n odwołuje się do nieistniejącego elementu …	Usuń obciążenie.
Obliczenia nie powiodły się z powodu wewnętrznej niespójności modelu…	Ogólny błąd. Cofnij ostatni krok albo zapisz plik i zgłoś problem.

Ostrzeżenia

Model jest mimo to rozwiązany, ale sprawdź te pozycje:

Komunikat	Znaczenie / rozwiązanie
Węzeł … nie jest połączony z żadnym elementem i jest pomijany w obliczeniach.	Zbędny węzeł. Usuń go lub połącz.
Węzeł … jest podparty, ale nie łączy się z nim żaden element, więc podpora niczego nie przenosi.	Podpora na zbędnym węźle.
Element … ma ten sam węzeł na obu końcach.	Element o zerowej długości. Usuń go.
Obciążenie węzłowe / Zadane przemieszczenie #n zawiera nieprawidłowe wartości.	Składowa, która nie jest liczbą. Edytuj obciążenie.

Wyniki wyglądają źle

Objaw	Prawdopodobna przyczyna
Obciążenia działają w górę	Globalna oś z jest skierowana w dół, więc dodatnie Fz/fz działa w dół. Wartości ujemne działają w górę. Zobacz konwencje. Przy osi y w górę jest odwrotnie.
Ugięcie 1000× za duże lub za małe	Pomyłka w jednostkach: E wpisane w Pa, gdy jednostką jest MPa, albo Iy w cm⁴, gdy jednostką jest m⁴. Sprawdź plakietkę jednostek w prawym dolnym rogu widoku.
Ugięcie nieco większe niż ze wzoru podręcznikowego	Odkształcenie postaciowe od ścinania (Timoshenko). Zwiększ współczynnik ścinania przekroju albo użyj smukłego pręta, aby zbliżyć się do wartości Eulera–Bernoulliego. Zobacz Sprawdzanie wyników ręcznie.
Znak wydaje się „zły”	Znak odczytuj z etykiet, a nie ze strony wykresu. Dodatni M rozciąga dolne włókna. Siły końcowe w Wynikach elementów są zgodne z osiami lokalnymi elementu, a nie z konwencją N-V-M.
Dwa identyczne słupy mają przeciwne znaki siły tnącej	Znak V zależy od kierunku każdego elementu. Aby porównać, zamień węzły jednego z nich.
Liczby typu 4 · 10¹	Naukowy format liczb. Wybierz Automatyczny w Ustawienia → Język i ustawienia regionalne → Format liczb.
Wykresy są ogromne lub malutkie	Czysto wizualne. Dostosuj Skala wyników w Ustawienia → Ustawienia widoku.
Obciążenie w układzie lokalnym działa w złą stronę	Lokalna oś x elementu biegnie od węzła początkowego do końcowego. Zamień węzły lub zmień znak.
Obciążenie pręta nachylonego jest nie takie, jak trzeba	LCS jest domyślnie zaznaczone, więc fz działa prostopadle do pręta. Odznacz je, aby uzyskać obciążenie pionowe.
Obciążenie termiczne nic nie robi	Konstrukcja statycznie wyznaczalna odkształca się pod wpływem temperatury swobodnie, bez sił przekrojowych. Sprawdź, czy α ≠ 0, a dla gradientu, czy ustawiono wysokość przekroju h.

Problemy z interfejsem

Objaw	Rozwiązanie
Skróty nie działają	Najpierw kliknij płótno: klawisze są ignorowane, gdy aktywne jest pole tekstowe.
Nie da się przesunąć widoku	Domyślnie widok przesuwa się środkowym lub prawym przyciskiem myszy; zmienisz to w Ustawienia → Sterowanie i skróty. Na gładziku przewijanie dwoma palcami powiększa; aby przesunąć widok, kliknij i przeciągnij dwoma palcami.
Mój model zniknął	Otwarcie linku, pliku lub przykładu oraz czyszczenie zachowują stary model: ☰ → Ostatnie modele lub Ctrl+Z.
Zły język	Ustawienia → Język i ustawienia regionalne albo dodaj ?lang=pl do adresu.
Zmiany ustawień się nie zapisują	Pamięć lokalna jest zablokowana (okno prywatne, ścisły tryb prywatności). Potrzebują jej ustawienia, automatyczny zapis i Ostatnie modele.

Zgłaszanie błędu

Utwórz zgłoszenie na GitHubie, podając przeglądarkę i system operacyjny, czego się spodziewałeś, a przede wszystkim link do udostępniania lub plik projektu, który odtwarza problem.
