Introduzione
EduBeam è uno strumento gratuito di analisi strutturale 2D che funziona nel browser, per travi, telai e travature reticolari. Disegni la struttura, aggiungi vincoli e carichi, e il solutore agli elementi finiti ricalcola tutto non appena cambi qualcosa. Non c'è un pulsante Calcola, non serve installare nulla né creare un account.
Avvia EduBeam in una nuova scheda e segui l'Avvio rapido.
La prima visita

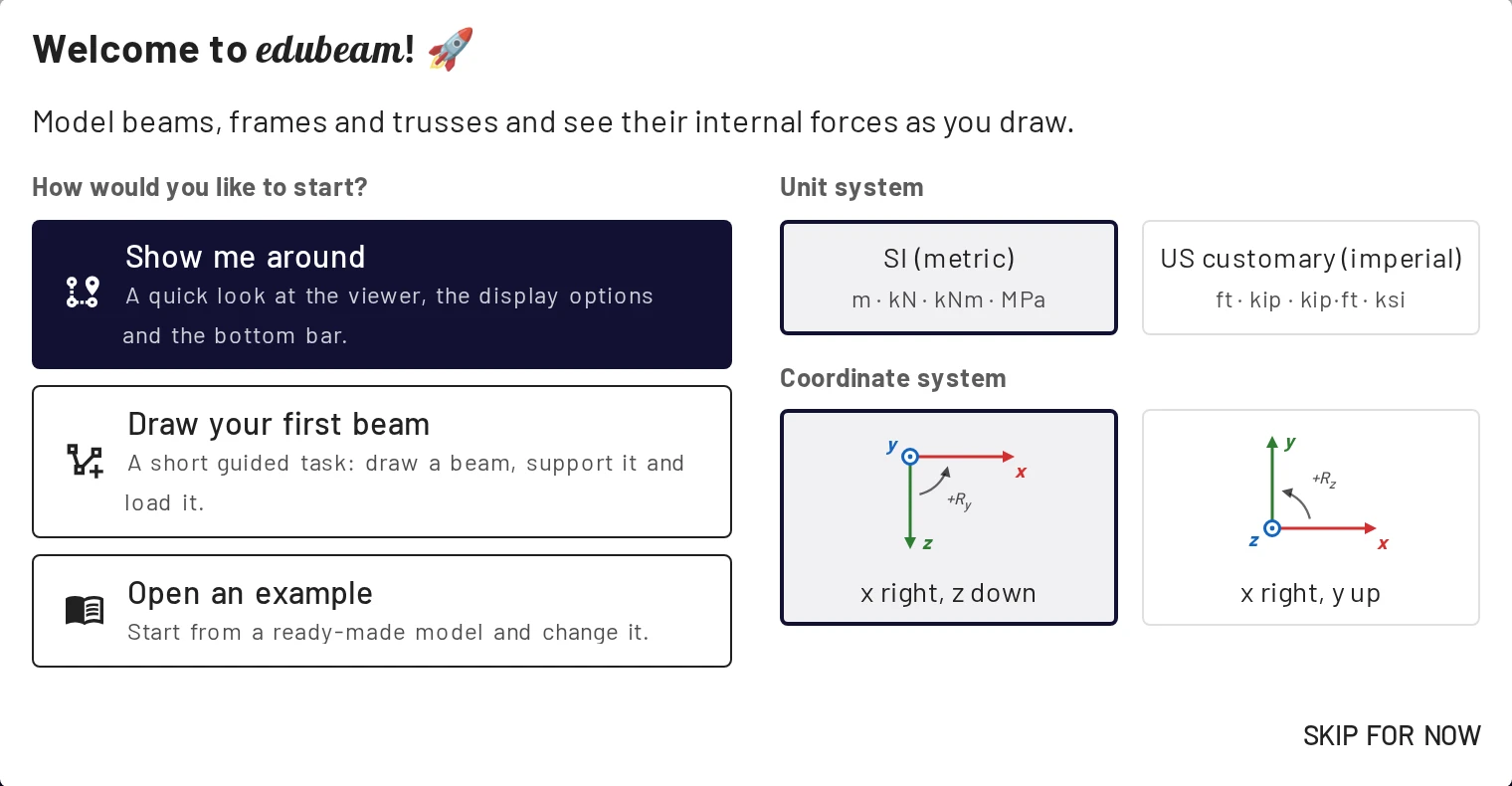

La prima volta che apri l'app, una finestra di benvenuto ti chiede come vuoi iniziare e quali unità e assi preferisci. Puoi cambiare entrambi in seguito nelle Impostazioni.
- Fammi fare un giro ti mostra uno alla volta il menu, Annulla e Ripeti, i pulsanti della vista, le opzioni di visualizzazione, la griglia e le unità, e la barra inferiore.

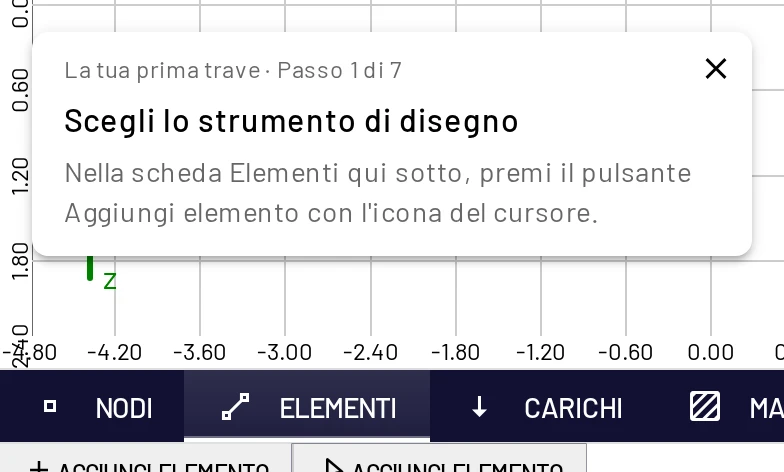

- Disegna la tua prima trave è un esercizio guidato in sette passi. Disegni una trave con il mouse, la vincoli, la carichi e leggi i risultati. Una piccola scheda nell'angolo ti dice cosa fare dopo.
- Apri un esempio apre la galleria dei modelli già pronti.
Tutte e tre le opzioni si trovano anche nel menu ☰, così puoi tornarci in qualsiasi momento.
Cosa fa
| Ambito | Funzionalità |
|---|---|
| Strutture | Travi, travi continue, telai e travature reticolari nel piano (x–z), composti da nodi ed elementi trave 2D di Timoshenko. Le cerniere di estremità trasformano qualsiasi asta in un'asta reticolare. |
| Vincoli | Cerniera, carrello, incastro, pattino e ogni altra combinazione di Dx, Dz, Ry bloccati, scelta dal simbolo. Vincoli inclinati tramite un angolo nodale. Cedimenti vincolari. |
| Carichi | Forze e momenti nodali, spostamenti imposti, carichi distribuiti uniformi e trapezoidali, forze e momenti concentrati lungo un'asta, e variazioni di temperatura uniformi o a gradiente. |
| Sezioni | Librerie di materiali e sezioni (europee e statunitensi), più un editor di poligoni che calcola , , , , assi principali e raggi d'inerzia per qualsiasi forma. |
| Risultati | Deformata, sforzo normale N, taglio V, momento flettente M, reazioni, spostamenti nodali, forze di estremità degli elementi e matrici di rigidezza degli elementi. |
| Analisi | Analisi statica lineare con un solo caso di carico. Per il modello lineare i risultati sono esatti, quindi non serve infittire la mesh. Quando una struttura non si può risolvere, EduBeam spiega perché e anima il modo in cui può muoversi. |
| File | Salva e apri progetti in JSON, condividi un intero modello come link, esporta il disegno in PNG o SVG e i risultati in CSV. I modelli sostituiti di recente vengono conservati, così puoi recuperarli. Tutto resta sul tuo dispositivo. |
| Unità | SI o unità statunitensi (US customary) con un clic, oppure ogni grandezza separatamente. Assi con x a destra e z in basso, oppure x a destra e y in alto. |
Cosa non fa (ancora)
Conoscere i limiti fin dall'inizio fa risparmiare tempo:
- Solo 2D. Nessun comportamento fuori dal piano, nessun telaio 3D.
- Solo statica lineare. Niente effetti del secondo ordine (P–Δ), instabilità, dinamica o plasticità.
- Un solo caso di carico. Non ci sono combinazioni di carico né inviluppi. Modella ogni caso separatamente e salvalo come file o link a sé.
- Niente peso proprio. Se ti serve, applicalo come carico distribuito.
- Niente verifiche. EduBeam ti dà forze interne e spostamenti; le verifiche normative spettano a te.
Se ti manca una funzione importante, apri una issue.
A chi si rivolge?
- Studenti di Scienza delle costruzioni che vogliono un riscontro immediato sui calcoli a mano. Vedi Verificare i risultati a mano.
- Docenti che mostrano dal vivo, al proiettore, come vincoli, cerniere e carichi cambiano le forze interne, in una qualsiasi delle 18 lingue. Vedi Insegnare con EduBeam.
- Ingegneri che vogliono un rapido controllo di plausibilità prima di aprire un software desktop più pesante.
Come è organizzata questa guida
- Per iniziare. Questa pagina, l'Avvio rapido di 10 minuti e gli Esempi già pronti.
- Tutorial. Modelli completi dall'inizio alla fine, verificati a mano: un telaio a tre cerniere e una travatura reticolare piana.
- Modellazione. Una pagina per ogni componente: l'interfaccia utente, nodi e vincoli, elementi, materiali e sezioni, carichi e unità e impostazioni.
- Risultati. Come leggere diagrammi e tabelle e come verificarli.
- File e condivisione. Progetti, link condivisi, esportazione di immagini e CSV e insegnare con EduBeam.
- Riferimento. Tastiera, mouse e touch, risoluzione dei problemi e le FAQ.
- Manuale teorico. Convenzioni dei segni e le formulazioni dell'elemento trave e dell'elemento reticolare.
Le icone ? nell'app aprono la pagina corrispondente di questa guida nella tua lingua.
Lingue
L'interfaccia è disponibile in English, Bahasa Indonesia, Čeština, Deutsch, Español, Français, Italiano, Polski, Português, Tiếng Việt, Русский, Türkçe, Українська, हिन्दी, 日本語, 한국어, ไทย e 汉语. EduBeam sceglie la lingua in base al browser. Puoi cambiarla in Impostazioni → Lingua e impostazioni locali, oppure aprire l'app con un parametro ?lang=, ad esempio run.edubeam.app/?lang=it.
Autori e riconoscimenti
EduBeam è guidato da Jan Voříšek, maintainer e product designer della moderna versione web. La versione per browser è sviluppata indipendentemente dal CTU. L'EduBeam desktop originale per Windows e Linux è stato creato da Bořek Patzák, Jan Stránský e Vít Šmilauer presso il Dipartimento di Meccanica della Facoltà di Ingegneria Civile del CTU di Praga. Il solutore è la libreria open source ts-fem.
Contribuisci
- Segnala comportamenti poco chiari o bug con una issue su GitHub.
- Migliora questa documentazione o le traduzioni modificando i file in
docs/e aprendo una pull request. - Fai conoscere EduBeam a compagni di corso e colleghi.
