इकाइयाँ और सेटिंग्स

सेटिंग्स तक पहुँचने के तीन रास्ते हैं:

• व्यूअर के ऊपर Settings टैब, जो उन्हें पूरे आकार में दिखाता है;
• व्यूअर के नीचे-दाएँ इकाइयों की चिप, जो उन्हें Language & Locale पर खोलती है;
• प्रदर्शन विकल्पों के नीचे More settings, जो उन्हें Viewer settings पर खोलता है।

सेटिंग्स आपके ब्राउज़र में संग्रहीत होती हैं और रीलोड के बाद भी बनी रहती हैं। Reset settings व्यूअर के डिफ़ॉल्ट, संख्या प्रारूप, अक्ष, पैन बटन और आपके क्षेत्र की इकाइयाँ पुनर्स्थापित करता है; भाषा बनी रहती है।

भाषा और लोकेल

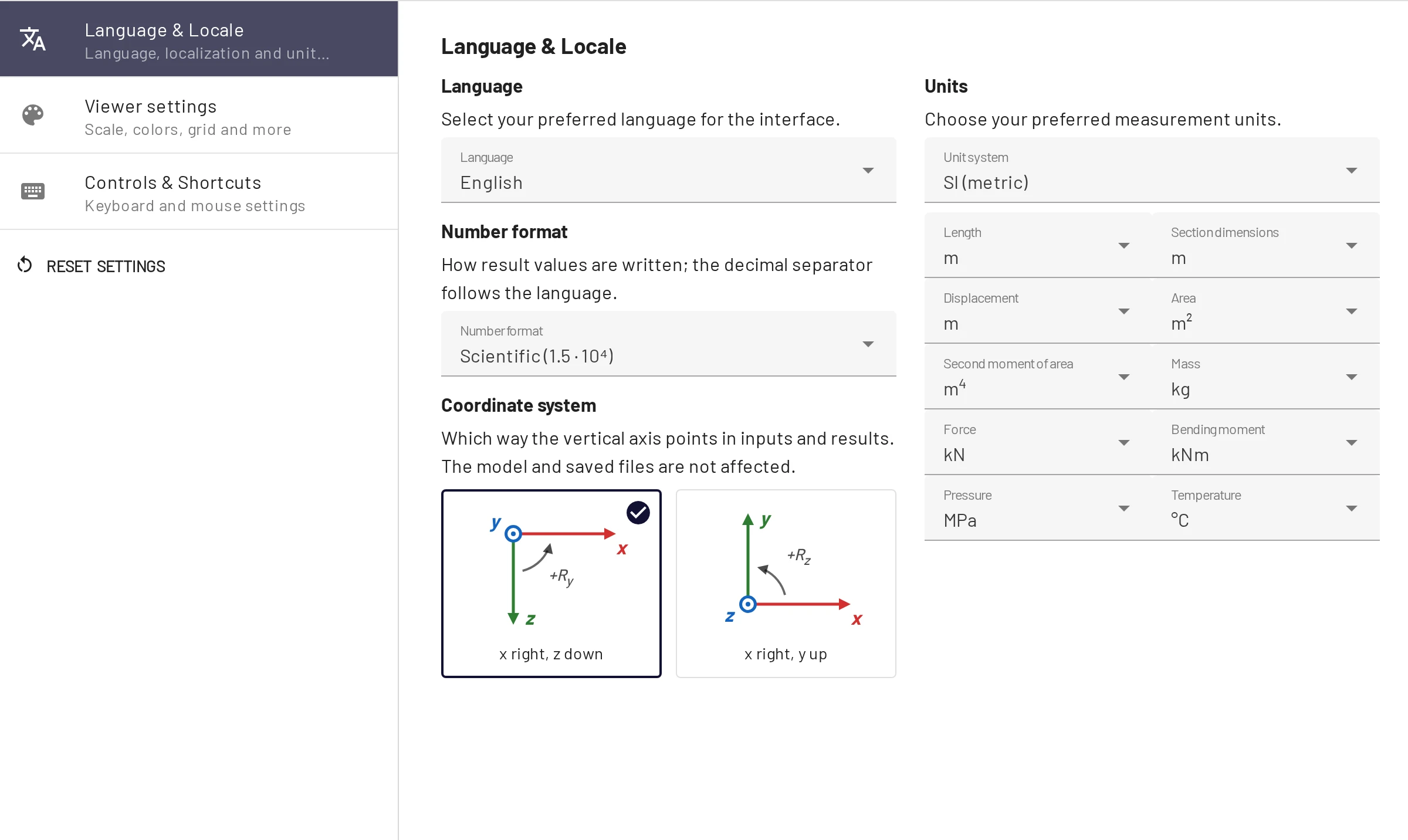

Settings → Language & Locale

Language। इंटरफ़ेस की 12 भाषाएँ। आप ऐप को ?lang=<code> के साथ भी खोल सकते हैं: en, cs, de, fr, es, pt, pl, cn, th, uk, ru, tr।

Number format। परिणाम मान कैसे लिखे जाएँ: Automatic, Scientific (डिफ़ॉल्ट) या Engineering। देखें संख्या प्रारूप।

Coordinate system। x right, z down (x दाएँ, z नीचे; डिफ़ॉल्ट) या x right, y up (x दाएँ, y ऊपर)। y-ऊपर विकल्प ऊर्ध्वाधर मानों और आधार कोणों का चिह्न उलट देता है और हर इनपुट, तालिका, टूलटिप और निर्यात में अक्षों के नाम बदल देता है। मॉडल और सहेजी गई फ़ाइलें नहीं बदलतीं। देखें y-ऊपर अक्ष।

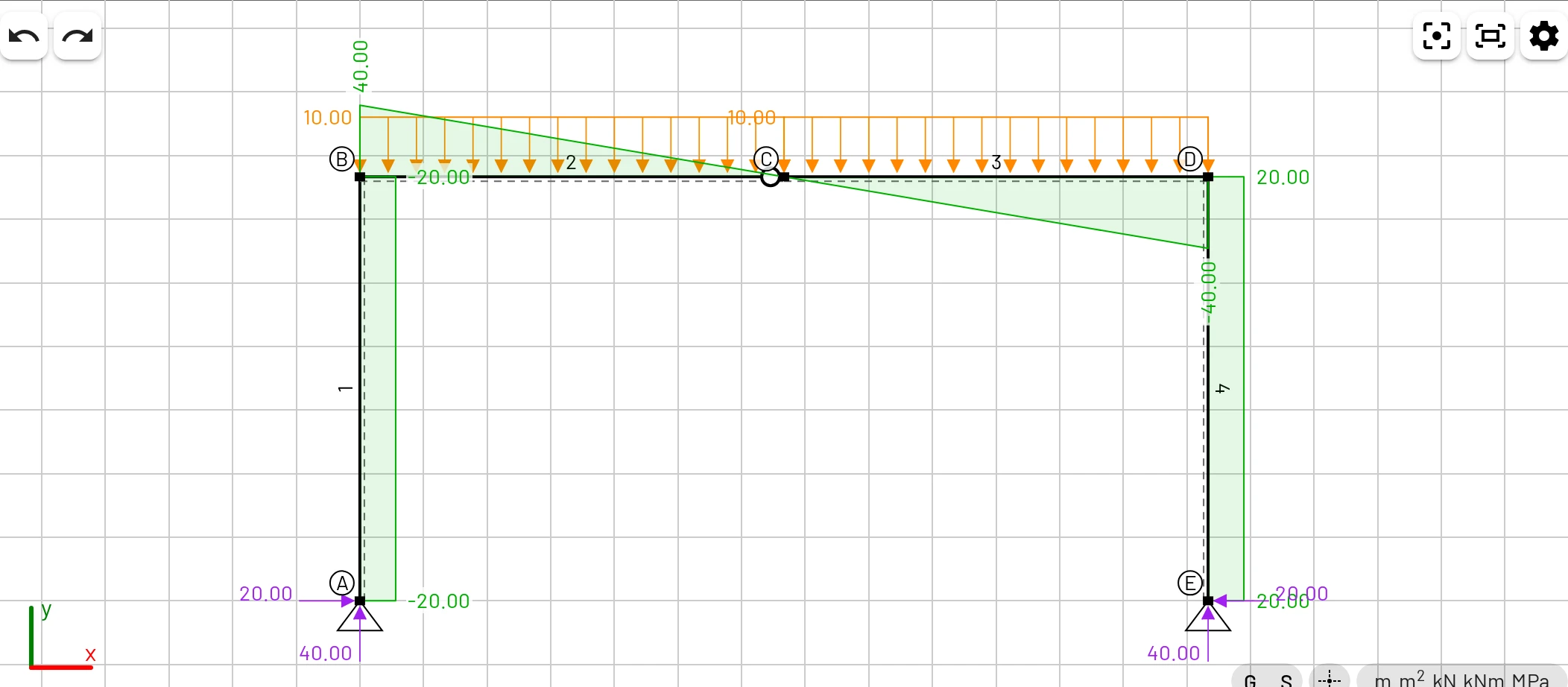

y-ऊपर अक्षों के साथ त्रि-हिंज फ्रेम: कोने का अक्ष-सूचक y को ऊपर दिखाता है

Unit system। SI (metric) या US customary (imperial) नीचे की हर इकाई को एक ही कदम में सेट करता है। इसके बाद किसी एक इकाई को बदलने पर तंत्र Custom दिखता है। पहली विज़िट पर आप स्वागत संवाद में चुनते हैं; उससे पहले EduBeam US customary का अनुमान केवल तभी लगाता है जब ब्राउज़र US लोकेल पर सेट हो और कंप्यूटर US समय क्षेत्र में हो।

Units। हर राशि की अपनी इकाई होती है। इनपुट, तालिकाएँ, टूलटिप और आरेख लेबल सभी चयनित इकाई का उपयोग करते हैं, और इकाई बदलने से जो दिख रहा है वह परिवर्तित हो जाता है। मॉडल स्वयं SI में संग्रहीत होता है, इसलिए बार-बार बदलने से कुछ नहीं खोता, और साझा लिंक वही मॉडल किसी भी इकाई में खोलता है।

राशि	विकल्प	SI	US customary
लंबाई (ज्यामिति)	m, cm, mm, ft, in	m	ft
अनुप्रस्थ काट की विमाएँ	m, cm, mm, ft, in	m	in
विस्थापन	m, cm, mm, ft, in	m	in
क्षेत्रफल	m², cm², mm², ft², in²	m²	in²
जड़त्व आघूर्ण	m⁴, cm⁴, mm⁴, ft⁴, in⁴	m⁴	in⁴
द्रव्यमान	kg, lb	kg	lb
बल	N, kN, MN, kgf, Tonf, lbf, kip	kN	kip
बंकन आघूर्ण	Nmm, Nm, kNm, MNm, Tonf·m, lbf·in, lbf·ft, kip·in, kip·ft	kNm	kip·ft
दाब (E, G)	Pa, kPa, MPa, GPa, ksc, psi, ksi, psf, ksf	MPa	ksi
तापमान	°C, °F	°C	°F

रेखीय भार चयनित इकाइयों के बल / लंबाई का उपयोग करते हैं (SI में kN/m, US customary में kip/ft), और घनत्व द्रव्यमान / लंबाई³ का। तापीय प्रसार गुणांक तापमान इकाई के अनुसार होता है (1/K या 1/°F)। तापीय भार तापमान के परिवर्तन हैं, इसलिए 10 °C, 18 °F है। घूर्णन हमेशा रेडियन में होते हैं।

Tonf मीट्रिक टन-बल (1000 kgf) है, US short ton नहीं। US customary इकाइयाँ उनकी सटीक परिभाषाओं से परिवर्तित की जाती हैं (1 ft = 0.3048 m, 1 kip = 4448.2216 N)। फ़ुट में 5.5 जैसे दशमलव मान टाइप करें; रूलर और क्रॉसहेयर फ़ुट और इंच (5′-6″) में दिखाते हैं।

व्यूअर सेटिंग्स

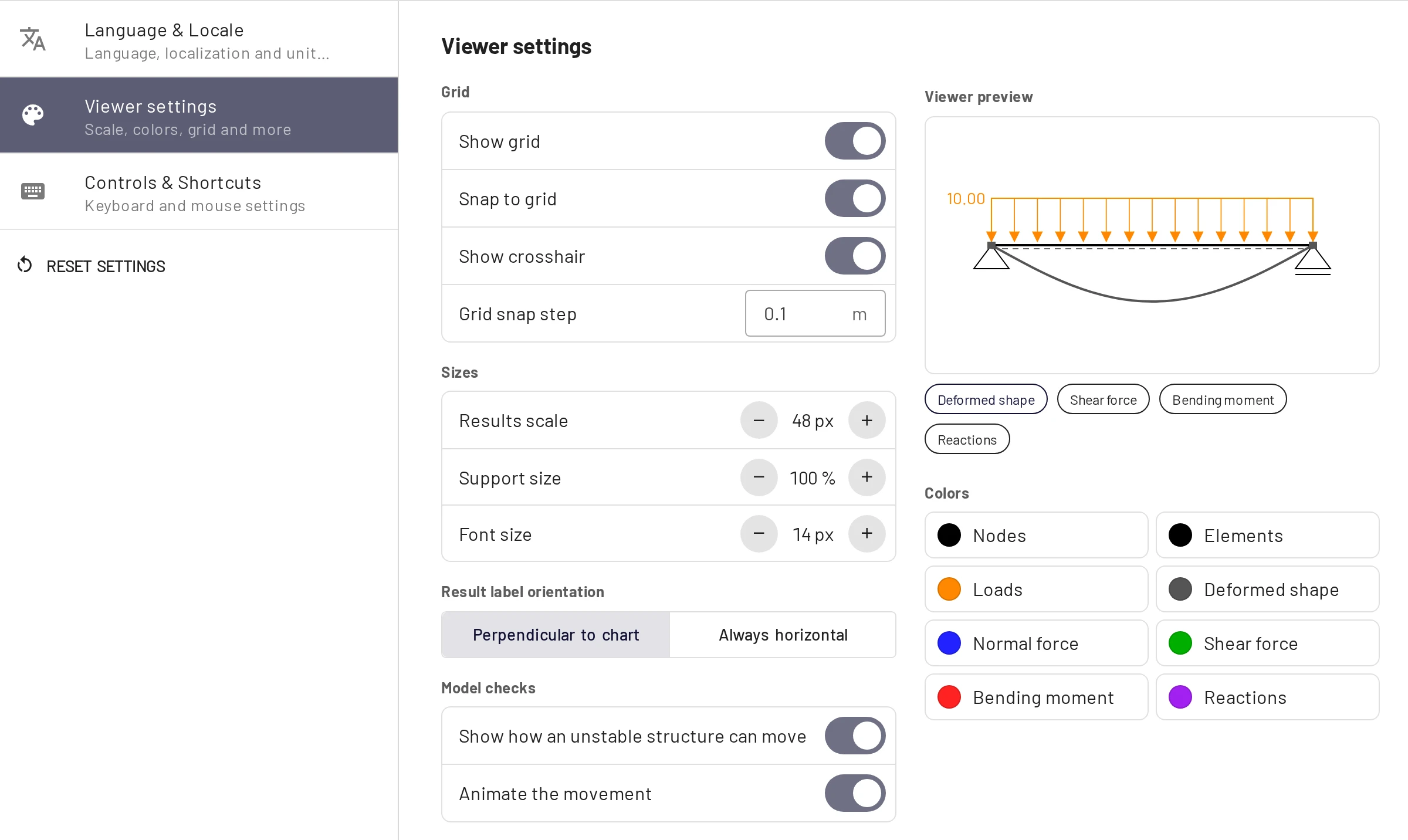

Settings → Viewer settings, दाईं ओर लाइव पूर्वावलोकन के साथ

सेटिंग्स के पास एक Viewer preview एक छोटा मॉडल दिखाता है जो हर बदलाव पर प्रतिक्रिया देता है। उसके नीचे की चिप चुनती हैं कि वह कौन-सा परिणाम दिखाए, और किसी रंग पर क्लिक करने से पूर्वावलोकन उस परिणाम पर चला जाता है।

Grid

• Show grid (G) ग्रिड और रूलर बनाता है।
• Snap to grid (S) आपके रखे या खींचे गए नोडों को ग्रिड अंतराल पर स्नैप करता है।
• Show crosshair रूलरों पर पॉइंटर की स्थिति चिह्नित करता है, ताकि आप उसके निर्देशांक पढ़ सकें (केवल माउस के साथ)।
• Grid snap step लंबाई इकाई में अंतराल है: डिफ़ॉल्ट 0.1 m, या US इकाइयों में 0.5 ft। मीट्रिक और US इकाइयों के बीच स्विच करने पर, डिफ़ॉल्ट पर छोड़ा गया अंतराल दूसरे तंत्र के डिफ़ॉल्ट पर चला जाता है; आपका स्वयं सेट किया अंतराल बना रहता है।

Sizes

• Results scale (8–120 px, डिफ़ॉल्ट 48) सबसे बड़ी आरेख कोटि (ordinate) या विक्षेप की स्क्रीन पर ऊँचाई है। आरेख अपने स्वयं के अधिकतम के अनुसार स्केल किए जाते हैं, इसलिए यह पूरी तरह दृश्य है; जब प्लॉट बहुत बड़े या बहुत छोटे हों तो इसे बदलें।
• Support size (50–150 %) और Font size (10–20 px)। बड़े फ़ॉन्ट प्रोजेक्टर पर मदद करते हैं।

Result label orientation: Perpendicular to chart (लेबल आरेख के साथ चलते हैं) या Always horizontal (हमेशा क्षैतिज)।

Model checks

• Show how an unstable structure can move यंत्र की डैश वाली रूपरेखा बनाता है।
• Animate the movement उसे आगे-पीछे झुलाता है।

Colors: नोड, अवयव, भार, विरूपित आकृति, अक्षीय बल, अपरूपण बल, बंकन आघूर्ण और प्रतिक्रियाओं के लिए अलग-अलग रंग। डिफ़ॉल्ट: N नीला, V हरा, M लाल, प्रतिक्रियाएँ बैंगनी, भार नारंगी।

नियंत्रण और शॉर्टकट

Pan using तय करता है कि कौन-सा माउस बटन कैनवास को पैन करता है: Mouse wheel or right button (डिफ़ॉल्ट), Mouse wheel, या Right button। शॉर्टकट की पूरी सूची कीबोर्ड, माउस और टच पृष्ठ पर है।

आपके ब्राउज़र में क्या संग्रहीत होता है

सेटिंग्स के अलावा EduBeam ब्राउज़र के लोकल स्टोरेज में रखता है:

• वर्तमान मॉडल, जो हर बदलाव के बाद सहेजा जाता है, इसलिए टैब रीलोड करने या ऐप फिर से खोलने पर वह पुनर्स्थापित हो जाता है;
• Recent structures: पिछले 10 मॉडल जिन्हें आपने साफ़ किया या बदला।

दोनों हर ब्राउज़र और हर डिवाइस के लिए अलग हैं, और साइट डेटा साफ़ करने से वे हट जाते हैं। किसी मॉडल को रखने या कहीं और ले जाने के लिए Save project या Share model का उपयोग करें।
