教程:平面桁架

用铰接杆件建立一个小型静定桁架,用节点法和截面法核对杆件内力,再用虚功原理核对一个挠度。

  • 用时: 大约 20 分钟。
  • 准备: 在另一个标签页中打开 EduBeam,使用带鼠标和键盘的电脑。如果还没用过 EduBeam,先做快速入门,或者本教程之前的任意一个教程。
  • 预备知识: 节点法和截面法。选做的挠度核对要用到单位荷载法(虚功原理)。
  • 单位: 国际单位制。视图右下角的单位标记应显示 m m² kN kNm MPa。如果显示的是英尺和 kip,点击它,把单位制设为国际单位制(公制)。

学习内容

  • 用鼠标绘制桁架杆,即两端都铰接的梁单元;
  • 用节点法和截面法核对杆件内力;
  • 找出零杆,并理解为什么桁架可以按铰接节点建模。
完成的桁架:节点 2 和 3 各作用 30 kN,杆件内力以受拉为正404040−50−40−5030304 m4 m4 m12 m3 m30 kN30 kN3030123456
完成的桁架:节点 2 和 3 各作用 30 kN,杆件内力以受拉为正在 EduBeam 中打开

问题描述

  • 跨度 12 m,分为三个 4 m 的节间,桁高 3 m:下弦节点 1 至 4,上弦节点 5 和 6。
  • 节点 1 为固定铰支座,节点 4 为滑动铰支座。
  • 下弦节点 2 和 3 处各作用 30 kN 的荷载。
  • 钢材杆件, GPa, cm²。
单元杆件(按节点)
1、2、31–2、2–3、3–4下弦杆
4、5、61–5、5–6、6–4端斜杆、上弦杆、端斜杆
7、8、92–5、5–3、3–6竖杆、中间斜杆、竖杆

是否静定? 杆数 ,支反力数 ,节点数 ,。每个节点可列两个平衡方程,所以仅由平衡条件就能求出全部杆件内力。

建立模型

材料和截面

  1. 点击应用栏中的清空结构,勾选删除材料和删除截面,再点击确认。节点和单元重新从 1 开始编号。
  2. 材料选项卡 → 材料库 → 在钢材 (S235) 这一行点击 +,然后点击取消关闭材料库。
  3. 截面选项卡 → 添加截面。在面积中输入 0.002,在 Iy 中输入 1e-6,高度和剪切系数保留 1,点击添加截面。

杆件两端铰接时只有面积起作用, 只要是正数即可。

绘制带铰的杆件

在 EduBeam 中,桁架杆就是两端都勾选了端部铰接的梁单元。鼠标工具可以自动勾选;单元按绘制顺序编号,按下面的顺序画,就能得到上表中的编号。

  1. 单元选项卡 → 第二个添加单元按钮,即带光标图标的那个。
  2. 在视图顶部的横幅中勾选起点铰接和终点铰接。此后画出的每根杆件两端都带铰。
  3. 下弦:依次点击 (0, 0)、(4, 0)、(8, 0) 和 (12, 0),然后按 Esc。
  4. 上弦和端斜杆:再次点击添加单元按钮,依次点击 (0, 0) 处的节点 1、(4, −3)、(8, −3) 和 (12, 0) 处的节点 4。点击已有节点时,杆件会连到该节点上,而不会新增节点。按 Esc。
  5. 腹杆:再点一次该按钮,依次点击 (4, 0) 处的节点 2、(4, −3) 处的节点 5、(8, 0) 处的节点 3 和 (8, −3) 处的节点 6。按 Esc,再按 F 适配屏幕。

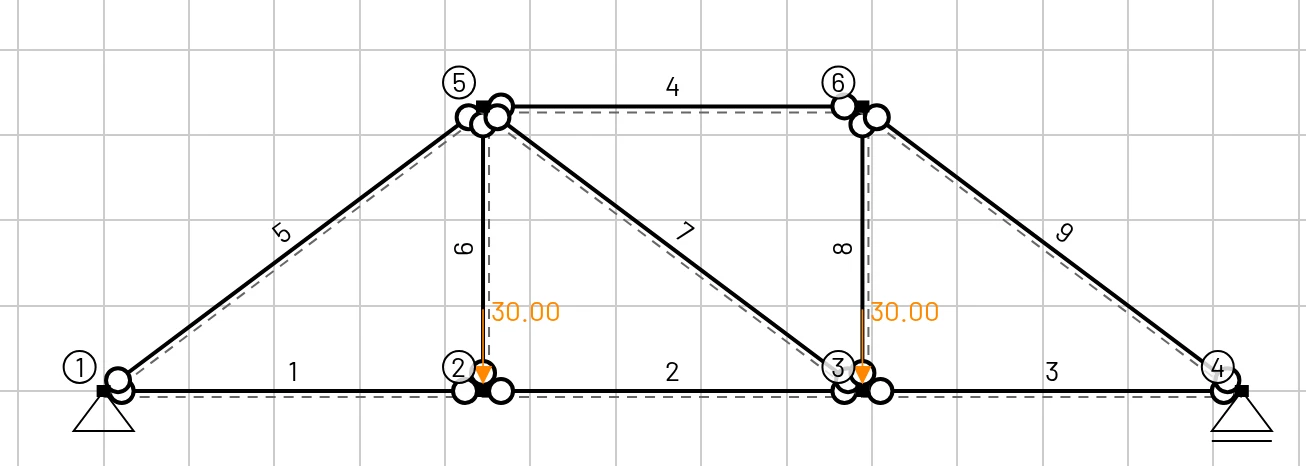

现在单元表格中应列出上表的九个单元,每个单元的两个端部铰接复选框都已勾选。Esc 会退出绘制模式,但横幅中的两个铰复选框仍保持勾选,下次绘制时继续生效。

支座和荷载

  1. 点击节点 1 → 节点支座 → 固定铰支座符号。节点 4 选择滑动铰支座。
  2. 点击节点 2 → 添加荷载 → Fz = 30 → 添加节点荷载。节点 3 同样操作。

Fz 以向下为正。节点上的所有杆件都是铰接的,没有任何杆件约束节点的转动;EduBeam 允许这种情况,并把这类节点的转角显示为 0。

结果

在视图右上角的显示选项中(点击齿轮图标可显示或隐藏),取消勾选变形图和 My (x)(桁架中没有弯曲),勾选 N (x)。轴力以受拉为正,EduBeam 以 kN 为单位标注,保留两位小数。

  • 两个支座的竖向支反力都显示向上 30.00;没有水平荷载,固定铰支座的水平支反力显示 0.00。
  • 下弦三根杆都显示 40.00,受拉;上弦显示 -40.00,受压。
  • 中间斜杆 5–3 不受力,因此没有数值标注,与本页顶部的图一致。
  • 结果选项卡 → 节点结果:节点 2 向下位移 = 2.2937 · 10⁻³ m,即 2.294 mm。

手算核对

支反力。 荷载对称,所以 kN,向上;没有水平荷载,固定铰支座的水平支反力为零。

节点 1(节点法)。端斜杆 1–5 长 5 m,所以 ,:

节点 2。 只有竖杆 2–5 能把 30 kN 的荷载向上传递: kN,且 kN。

截断中间节间(截面法)。截断杆 5–6、5–3 和 2–3,取左侧部分为隔离体:

  • 对节点 3 取矩: kN。
  • 竖向力平衡:该节间的剪力为 ,所以中间斜杆 5–3 不受力:。
杆件手算值EduBeam
下弦杆 1–2、2–3、3–4+40 kN,受拉40.00
上弦杆 5–6−40 kN,受压−40.00
端斜杆 1–5、6–4−50 kN−50.00
竖杆 2–5、3–6+30 kN30.00
中间斜杆 5–30无标注

零杆并不是没用的杆:它只是在这组荷载下不受力。把它去掉,桁架就会垮掉,下面的“动手试试”会演示这一点。

用虚功原理求节点 2 的挠度

在节点 2 处施加一个向下的单位荷载,再手算一遍桁架:,,各杆内力 列于下表。挠度为 :

杆件 (kN) (m)
1–2408/94142.2
2–3408/94142.2
3–4404/9471.1
1–5−50−10/95277.8
5–6−40−4/9471.1
6–4−50−5/95138.9
2–5301390.0
5–30−5/950
3–6301/3330.0
合计963.3

即 2.294 mm,与 EduBeam 给出的节点 2 的 (2.2937 · 10⁻³ m)相同。

动手试试

每次只改一处,先预测结果,再看 EduBeam 的结果。每一处修改都可以用 Ctrl+Z 撤销。

移动一个荷载。 把两个荷载都放到节点 2:删除节点 3 的荷载,把另一个改为 Fz = 60。此时 kN,中间节间的剪力为 kN,必须由中间斜杆承担: kN,受压。

节点 2 作用 60 kN:中间斜杆 5–3 承担该节间的剪力53.3353.3326.67−66.67−26.67−33.3360−33.332060 kN4020123456
节点 2 作用 60 kN:中间斜杆 5–3 承担该节间的剪力在 EduBeam 中打开

删除中间斜杆。 删除单元 8。中间节间成为一个四角铰接的矩形,可以发生剪切错动。EduBeam 不显示结果,提示节点 2, 3, 5, 6 处的铰使结构可以运动。(即该节间的四个角点),并以动画显示运动方式。

取消所有铰。 在单元表格中取消勾选全部铰。桁架变为刚接节点的刚架。勾选 My (x):弯矩都小于 0.1 kNm,轴力的变化不到 0.1 %。这就是由三角形组成的桁架可以按铰接节点理想化的原因。

两个支座都设为固定铰支座。 多出第四个支反力,桁架成为一次超静定,结果可能出乎意料:下弦此时完全不受力,而两个支座各向内推 40 kN。节点 1 和 4 之间的距离不能改变,所以两者之间共线的三根下弦杆总伸长必须为零。三根杆的内力相同,因此这个内力只能为零,原来的 40 kN 改由支座承担。无论杆件面积如何,这一结论都成立。

两个支座都是固定铰支座:支座代替了下弦的作用−50−40−50303030 kN30 kN40304030123456
两个支座都是固定铰支座:支座代替了下弦的作用在 EduBeam 中打开

下一步

桁架单元背后的理论见桁架单元。
