소개
EduBeam은 보, 라멘, 트러스를 위한 무료 브라우저 기반 2D 구조 해석 도구입니다. 구조물을 그리고 지점과 하중을 추가하면, 무엇이든 바꾸는 순간 유한요소 솔버가 모든 것을 다시 계산합니다. 해석 버튼도, 설치도, 계정도 필요 없습니다.
새 탭에서 EduBeam을 실행하고 빠른 시작을 따라 해 보세요.
처음 방문할 때

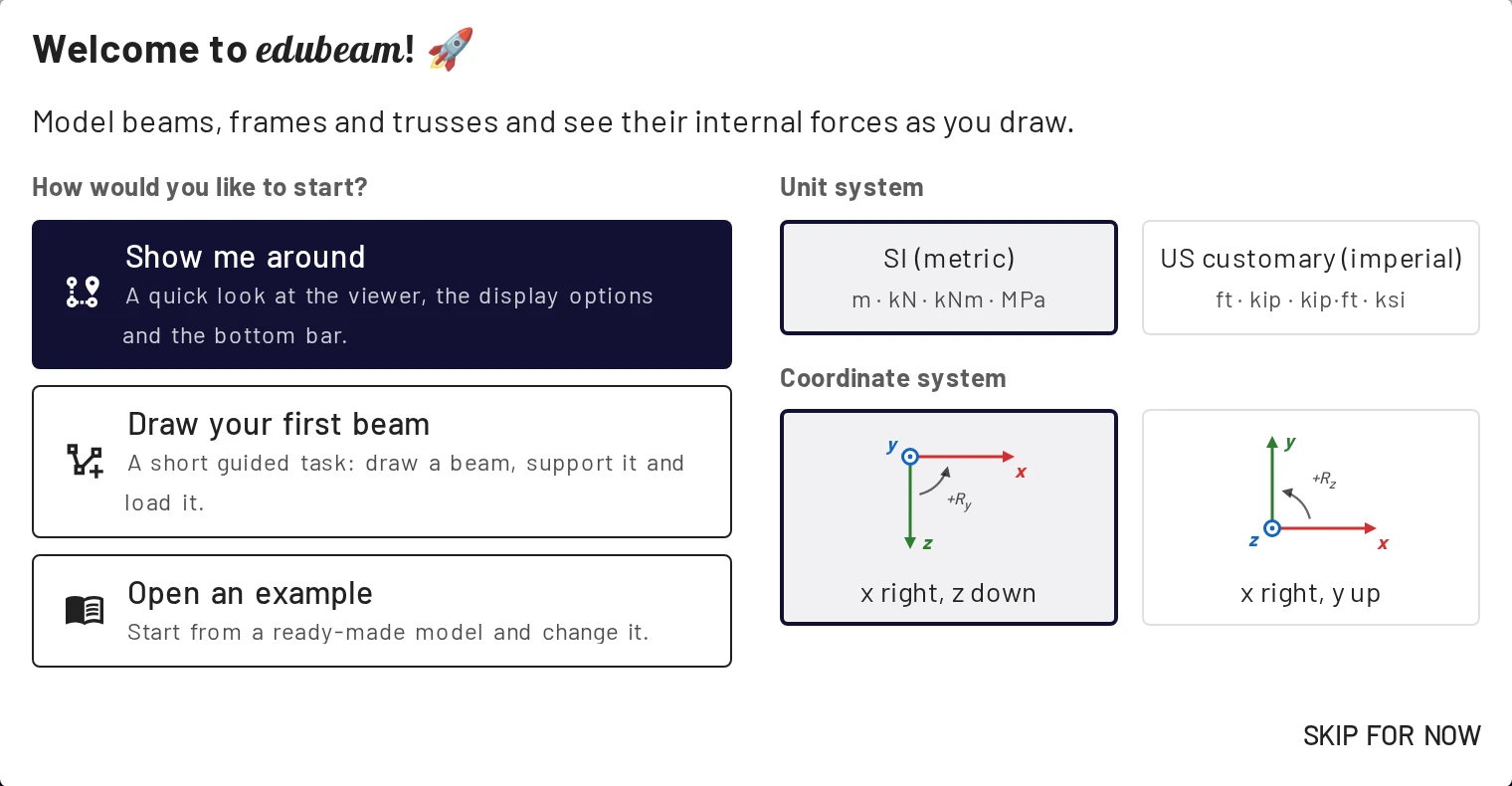

앱을 처음 열면 환영 대화 상자가 어떻게 시작할지, 어떤 단위와 좌표축을 쓸지 묻습니다. 둘 다 나중에 설정에서 바꿀 수 있습니다.
- 둘러보기는 메뉴, 실행 취소와 다시 실행, 뷰어 버튼, 표시 옵션, 그리드와 단위, 하단 바를 하나씩 안내합니다.

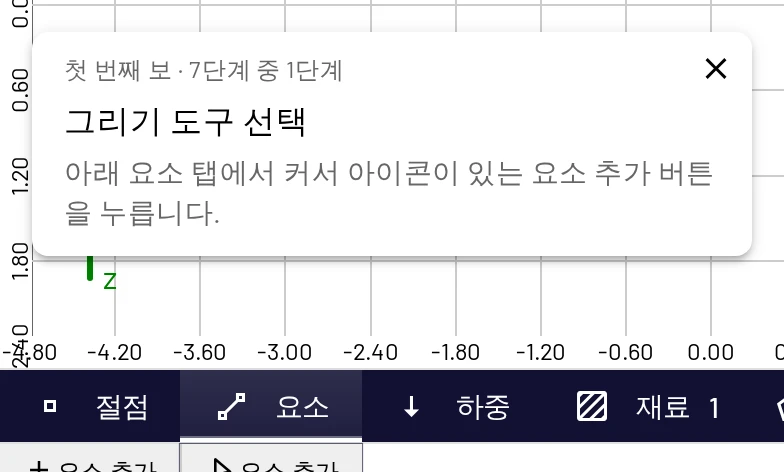

- 첫 번째 보 그리기는 7단계로 된 안내 과제입니다. 마우스로 보를 그리고, 지점과 하중을 설정한 뒤 결과를 읽습니다. 모서리의 작은 카드가 다음에 할 일을 알려 줍니다.
- 예제 열기는 미리 만들어진 모델 갤러리를 엽니다.
세 가지 모두 ☰ 메뉴에도 있으므로 언제든지 다시 열 수 있습니다.
할 수 있는 일
| 분야 | 기능 |
|---|---|
| 구조물 | 절점과 2D Timoshenko 보 요소로 이루어진 평면(x–z) 보, 연속보, 라멘, 트러스. 단부 힌지를 넣으면 어떤 부재든 트러스 부재가 됩니다. |
| 지점 | 힌지, 롤러, 고정단, 슬라이더를 비롯해 Dx, Dz, Ry 구속의 모든 조합을 기호로 선택합니다. 절점 각도로 경사 지점을 만들 수 있습니다. 지점 침하. |
| 하중 | 절점 힘과 모멘트, 강제변위, 등분포하중과 사다리꼴 분포하중, 부재 위의 집중 힘과 모멘트, 균일 온도하중과 온도구배 하중. |
| 단면 | 재료 및 단면 라이브러리(유럽 및 미국 규격)와 함께, 임의 형상에 대해 , , , , 주축, 회전반경을 계산하는 다각형 편집기. |
| 결과 | 변형 형상, 축력 N, 전단력 V, 휨모멘트 M, 반력, 절점 변위, 요소 단부력, 요소 강성 행렬. |
| 해석 | 하중조건 하나에 대한 선형 정적 해석. 선형 모델에서는 결과가 정확하므로 요소 분할을 세밀하게 할 필요가 없습니다. 구조물을 해석할 수 없으면 EduBeam이 그 이유를 설명하고 구조물이 어떻게 움직일 수 있는지 애니메이션으로 보여 줍니다. |
| 파일 | 프로젝트를 JSON으로 저장하고 열기, 모델 전체를 링크로 공유, 그림을 PNG나 SVG로, 결과를 CSV로 내보내기. 최근에 대체된 모델은 보관되므로 되돌릴 수 있습니다. 모든 데이터는 사용자의 기기에만 남습니다. |
| 단위 | 클릭 한 번으로 SI 또는 미국 단위로 바꾸거나 물리량마다 따로 지정합니다. 좌표축은 x 오른쪽·z 아래 또는 x 오른쪽·y 위 중에서 고릅니다. |
(아직) 할 수 없는 일
한계를 미리 알아 두면 시간을 아낄 수 있습니다.
- 2D 전용. 면외 거동과 3D 골조는 다루지 않습니다.
- 선형 정적 해석 전용. 2차(P–Δ) 효과, 좌굴, 동적 해석, 소성은 다루지 않습니다.
- 하중조건 하나. 하중조합이나 포락선은 없습니다. 하중조건마다 따로 모델링하고 각각 별도의 파일이나 공유 링크로 저장하세요.
- 자중 없음. 필요하면 분포하중으로 가하세요.
- 설계 검토 없음. EduBeam은 부재력과 변위를 계산합니다. 기준에 따른 검토는 사용자가 직접 해야 합니다.
필요한 기능이 없다면 이슈를 등록해 주세요.
누구를 위한 도구인가요?
- 구조역학을 배우며 손 계산에 대한 즉각적인 피드백을 원하는 학생. 손 계산으로 결과 검증을 참고하세요.
- 지점, 힌지, 하중이 부재력을 어떻게 바꾸는지 프로젝터로 실시간으로 보여 주려는 교수자. 18개 언어 중 어느 언어로든 쓸 수 있습니다. EduBeam으로 가르치기를 참고하세요.
- 무거운 데스크톱 프로그램을 열기 전에 빠르게 검산하려는 엔지니어.
사용 설명서의 구성
- 시작하기. 이 페이지, 10분 빠른 시작, 미리 만들어진 예제.
- 튜토리얼. 처음부터 끝까지 완성하고 손 계산으로 검증하는 모델: 3힌지 라멘과 평면 트러스.
- 모델링. 구성 요소마다 한 페이지씩: 사용자 인터페이스, 절점 및 지점, 요소, 재료 및 단면, 하중, 단위 및 설정.
- 결과. 다이어그램과 표를 읽는 방법과 결과를 검증하는 방법.
- 파일 및 공유. 프로젝트, 공유 링크, 이미지 및 CSV 내보내기, EduBeam으로 가르치기.
- 참고 자료. 키보드, 마우스 및 터치, 문제 해결, 자주 묻는 질문.
- 이론 매뉴얼. 부호 규약과 보 및 트러스 요소의 정식화.
앱의 ? 아이콘을 누르면 이 사용 설명서의 해당 페이지가 사용자의 언어로 열립니다.
언어
인터페이스는 English, Bahasa Indonesia, Čeština, Deutsch, Español, Français, Italiano, Polski, Português, Tiếng Việt, Русский, Türkçe, Українська, हिन्दी, 日本語, 한국어, ไทย 및 汉语로 제공됩니다. EduBeam은 브라우저 설정에 따라 언어를 고릅니다. 설정 → 언어 및 지역에서 바꾸거나, ?lang= 매개변수로 앱을 열 수 있습니다. 예: run.edubeam.app/?lang=ko.
개발자 및 감사의 글
EduBeam은 최신 웹 버전의 관리자이자 제품 디자이너인 Jan Voříšek이 이끌고 있습니다. 브라우저 버전은 CTU와 별개로 개발됩니다. Windows와 Linux용 원래 데스크톱 EduBeam은 CTU 프라하 토목공학부 역학과의 Bořek Patzák, Jan Stránský, Vít Šmilauer가 만들었습니다. 솔버는 오픈 소스 ts-fem 라이브러리입니다.
기여하기
- 헷갈리는 동작이나 버그는 GitHub 이슈로 알려 주세요.
docs/의 파일을 편집하고 풀 리퀘스트를 열어 이 문서나 번역을 개선해 주세요.- 동기와 동료에게 EduBeam을 알려 주세요.
