Giriş
EduBeam, kirişler, çerçeveler ve kafes sistemler için ücretsiz, tarayıcıda çalışan bir 2B yapı analizi aracıdır. Yapıyı çizer, mesnetleri ve yükleri eklersiniz; sonlu elemanlar çözücüsü siz herhangi bir şeyi değiştirdiğiniz anda her şeyi yeniden hesaplar. Çöz düğmesi yok, kurulum yok, hesap yok.
EduBeam'i yeni bir sekmede başlatın ve Hızlı başlangıç adımlarını izleyin.
İlk ziyaretiniz

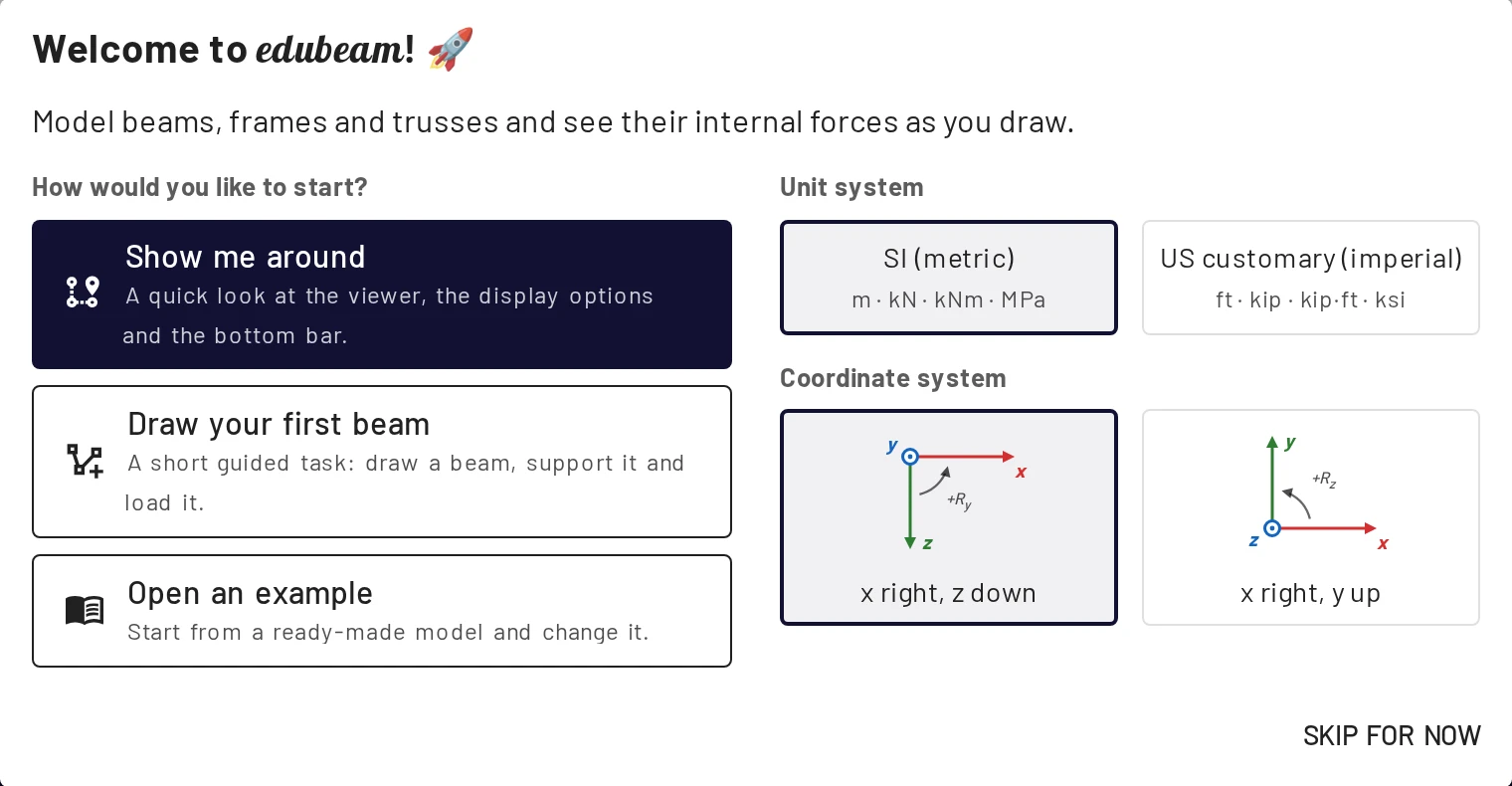

Uygulamayı ilk açtığınızda bir karşılama penceresi nasıl başlamak istediğinizi ve hangi birimleri ve eksenleri kullanmak istediğinizi sorar. İkisini de daha sonra Ayarlar bölümünden değiştirebilirsiniz.
- Beni gezdir menüyü, geri al ve yinele düğmelerini, görüntüleyici düğmelerini, görünüm seçeneklerini, ızgarayı ve birimleri ve alt paneli tek tek tanıtır.

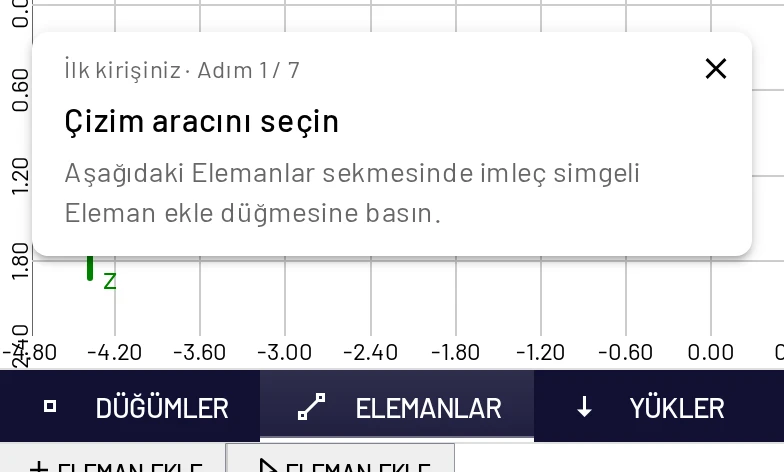

- İlk kirişinizi çizin yedi adımlı, rehberli bir görevdir. Fareyle bir kiriş çizer, onu mesnetler ve yükler, ardından sonuçları okursunuz. Köşedeki küçük bir kart size sıradaki adımı söyler.
- Bir örnek açın hazır modellerin bulunduğu galeriyi açar.
Üçü de ☰ menüsünde de bulunur, böylece onlara istediğiniz zaman geri dönebilirsiniz.
EduBeam neler yapar?
| Alan | Olanaklar |
|---|---|
| Yapılar | Düğümlerden ve 2B Timoshenko kiriş elemanlarından oluşan düzlem (x–z) kirişler, sürekli kirişler, çerçeveler ve kafes sistemler. Uç mafsalları herhangi bir çubuğu kafes çubuğuna dönüştürür. |
| Mesnetler | Mafsallı mesnet, kayıcı mesnet, ankastre mesnet, kayar ankastre ve tutulu Dx, Dz, Ry serbestlik derecelerinin diğer tüm kombinasyonları; hepsi sembolüyle seçilir. Düğüm açısıyla eğik mesnetler. Mesnet çökmeleri. |
| Yükler | Düğüm kuvvetleri ve momentleri, öngörülen yer değiştirmeler, düzgün yayılı ve trapez yükler, çubuk boyunca tekil kuvvetler ve momentler, düzgün veya kesit yüksekliği boyunca değişen sıcaklık. |
| Kesitler | Malzeme ve kesit kütüphaneleri (Avrupa ve ABD) ve her şekil için , , , , asal eksenleri ve atalet yarıçaplarını hesaplayan bir çokgen düzenleyici. |
| Sonuçlar | Deforme şekil, normal kuvvet N, kesme kuvveti V, eğilme momenti M, mesnet tepkileri, düğüm yer değiştirmeleri, çubuk uç kuvvetleri ve eleman rijitlik matrisleri. |
| Analiz | Tek yükleme durumuyla doğrusal statik analiz. Sonuçlar doğrusal model için kesindir, bu yüzden ağı sıklaştırmaya gerek yoktur. Bir yapı çözülemediğinde EduBeam nedenini söyler ve yapının nasıl hareket edebildiğini canlandırarak gösterir. |
| Dosyalar | Projeleri JSON olarak kaydetme ve açma, bütün bir modeli bağlantıyla paylaşma, çizimi PNG veya SVG, sonuçları CSV olarak dışa aktarma. Yakın zamanda yerine başkası açılan modeller saklanır, böylece onları geri alabilirsiniz. Her şey kendi cihazınızda kalır. |
| Birimler | Tek tıkla SI veya ABD (emperyal) birimleri ya da her büyüklük için ayrı birim. Eksenler ya x sağa, z aşağı ya da x sağa, y yukarı. |
EduBeam'in (henüz) yapmadıkları
Sınırları baştan bilmek zaman kazandırır:
- Yalnızca 2B. Düzlem dışı davranış yok, 3B çerçeve yok.
- Yalnızca doğrusal statik. İkinci mertebe (P–Δ) etkileri, burkulma, dinamik ve plastisite yok.
- Tek yükleme durumu. Yük kombinasyonları ve zarflar yok. Her durumu ayrı modelleyin ve her birini ayrı bir dosya ya da paylaşım bağlantısı olarak kaydedin.
- Zati ağırlık yok. Gerekiyorsa yayılı yük olarak uygulayın.
- Boyutlandırma kontrolleri yok. EduBeam size iç kuvvetleri ve yer değiştirmeleri verir; yönetmelik kontrolleri size kalır.
Eksik bir özellik sizin için önemliyse bir issue açın.
Kimler için?
- El hesaplarına anında geri bildirim isteyen, yapı mekaniği öğrenen öğrenciler. Bkz. Sonuçların elle kontrolü.
- Mesnetlerin, mafsalların ve yüklerin iç kuvvetleri nasıl değiştirdiğini projeksiyonda canlı olarak, 18 dilden herhangi birinde gösteren öğretim elemanları. Bkz. EduBeam ile öğretim.
- Daha kapsamlı bir masaüstü programı açmadan önce hızlı bir sağlama yapmak isteyen mühendisler.
Bu kılavuz nasıl düzenlenmiştir?
- Başlarken. Bu sayfa, 10 dakikalık Hızlı başlangıç ve hazır Örnekler.
- Eğitimler. Baştan sona, elle kontrol edilmiş eksiksiz modeller: bir üç mafsallı çerçeve ve bir düzlem kafes sistem.
- Modelleme. Her yapı taşı için bir sayfa: kullanıcı arayüzü, düğümler ve mesnetler, elemanlar, malzemeler ve kesitler, yükler ve birimler ve ayarlar.
- Sonuçlar. Diyagramları ve tabloları nasıl okuyacağınız ve onları nasıl doğrulayacağınız.
- Dosyalar ve paylaşım. Projeler, paylaşım bağlantıları, görüntü ve CSV dışa aktarma ve EduBeam ile öğretim.
- Başvuru. Klavye, fare ve dokunmatik, sorun giderme ve SSS.
- Teori kılavuzu. İşaret kabulü ve kiriş ile kafes çubuğu eleman formülasyonları.
Uygulamadaki ? simgeleri bu kılavuzun ilgili sayfasını sizin dilinizde açar.
Diller
Arayüz şu dillerde kullanılabilir: English, Bahasa Indonesia, Čeština, Deutsch, Español, Français, Italiano, Polski, Português, Tiếng Việt, Русский, Türkçe, Українська, हिन्दी, 日本語, 한국어, ไทย ve 汉语. EduBeam dili tarayıcınızdan alır. Dili Ayarlar → Dil ve bölge bölümünden değiştirebilir ya da uygulamayı ?lang= parametresiyle açabilirsiniz, örneğin run.edubeam.app/?lang=tr.
Yazarlar ve katkıda bulunanlar
EduBeam projesini, modern web sürümünün bakımını yapan ve ürün tasarımını üstlenen Jan Voříšek yönetir. Tarayıcı sürümü Prag Çek Teknik Üniversitesi'nden (ČVUT) bağımsız olarak geliştirilmektedir. Windows ve Linux için orijinal masaüstü EduBeam, ČVUT Prag – İnşaat Fakültesi Mekanik Bölümü'nde Bořek Patzák, Jan Stránský ve Vít Šmilauer tarafından geliştirilmiştir. Çözücü, açık kaynaklı ts-fem kütüphanesidir.
Katkıda bulunun
- Kafa karıştırıcı davranışları veya hataları bir GitHub issue olarak bildirin.
docs/klasöründeki dosyaları düzenleyip bir pull request açarak bu dokümantasyonu veya çevirileri geliştirin.- EduBeam'i sınıf arkadaşlarınızla ve meslektaşlarınızla paylaşın.
