Усунення несправностей
Результати не відображаються
Результати з'являються лише тоді, коли модель можна розрахувати. Перевірте в такому порядку:
- Прочитайте повідомлення в лівому верхньому куті вікна перегляду.
- Матеріали не визначено. / Перерізи не визначено.: додайте їх кнопкою Додати.
- Синій чип Потрібні опори: модель просто не завершена. Додайте опори. Наведіть курсор на чип, щоб побачити у вигляді пунктирного контуру, як конструкція ще може рухатися.
- Червоне повідомлення: щось не так. Воно називає проблему або, коли їх кілька, показує Помилок у моделі: N. Натисніть Показати деталі й виправте кожен пункт (див. таблицю нижче). Відповідні вузли чи шарніри обведено на полотні.
- Жовте повідомлення: попередження. Модель однаково розраховано; їх можна сховати.
- Чи достатньо опор? Розв'язувачу потрібно щонайменше три закріплені ступені вільності, і опори мають утримувати конструкцію. Балка на двох шарнірно-рухомих опорах (Dz + Dz) має лише два й зісковзує. Додайте десь
DxабоRyна одній з опор. - Чи з'єднано елементи? Два вузли з однаковими координатами — це все одно два окремі вузли. Видаліть зайвий і з'єднайте заново або розміщуйте вузли на елементах за допомогою З'єднати з конструкцією.
- Забагато шарнірів? Шарніри на обох кінцях колони або квадрат із шарнірно з'єднаних стрижнів без розкосу утворюють механізм. EduBeam обводить шарніри й показує рух.
- Нульова жорсткість?
E,AчиIy, випадково введені як 0 або в неправильних одиницях, дають частині конструкції змогу рухатися майже без опору. EduBeam повідомляє про це як про нестійкість.
Повідомлення

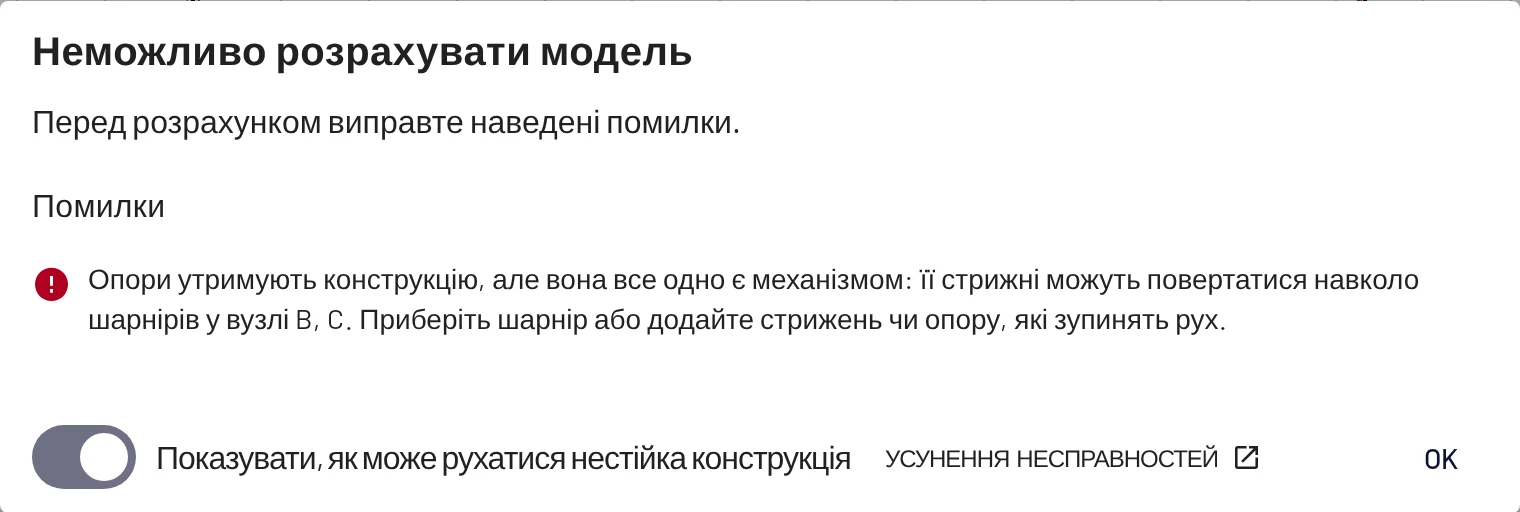

Показати деталі відкриває діалог із заголовком Неможливо розрахувати модель (помилки), Модель ще не готова до розрахунку (ще потрібні опори) або Попередження моделі. Його посилання Усунення несправностей веде сюди.
Залишилося додати
| Повідомлення | Значення / виправлення |
|---|---|
| Конструкції потрібні опори, інакше її не можна розрахувати. | Загалом менше трьох закріплених ступенів вільності. Додайте опори. |
| Окрема частина конструкції (вузли …) має менше ніж 3 закріплені ступені вільності й може вільно переміщуватися. | Модель складається з частин, і одна з них «плаває». З'єднайте її або закріпіть. |
Помилки
| Повідомлення | Значення / виправлення |
|---|---|
| Конструкція має достатньо опор, але вони її не утримують: вона все ще може … | Усі опори паралельні або їхні лінії дії перетинаються в одній точці. Пунктирний контур показує рух; змініть напрям однієї з опор. Якщо зачеплено лише одну частину, те саме повідомлення називає окрему частину. |
| Опори утримують конструкцію, але вона все одно є механізмом: її стрижні можуть повертатися навколо шарнірів у вузлі … | Шарніри дають стрижням змогу повертатися один відносно одного, як у рамі із шарнірами вгорі обох колон або в шарнірному квадраті без розкосу. Приберіть шарнір або додайте стрижень чи опору. |
| Конструкція нестійка, практично без опору можливі: … | Майже механізм або жорсткість, близька до нуля. Перевірте опори, шарніри та значення E, A і Iy. |
| Конструкція є механізмом: матриця жорсткості вироджена. | Щось може вільно рухатися, і перевірки вище цього не виявили. Перевірте, що кожна частина утримується щонайменше трьома в'язями і що шарніри не залишають стрижень вільним до повороту. |
| Елемент … посилається на відсутній вузол / матеріал / переріз … | Об'єкт, на який є посилання, видалено, зазвичай у вручну відредагованому файлі JSON. Призначте інший у таблиці Елементи. |
| Елемент … має посилатися рівно на 2 вузли. | Пошкоджений елемент в імпортованому файлі. Видаліть його й створіть заново. |
| Вузлове навантаження / Задане переміщення #n посилається на відсутній вузол … | Видаліть навантаження або призначте йому вузол. |
| Навантаження на елемент #n посилається на відсутній елемент … | Видаліть навантаження. |
| Розрахунок не вдався через внутрішню неузгодженість моделі… | Загальна помилка. Скасуйте останній крок або збережіть файл і повідомте про неї. |
Попередження
Модель однаково розраховано, але перевірте таке:
| Повідомлення | Значення / виправлення |
|---|---|
| Вузол … не з'єднаний із жодним елементом і не враховується в розрахунку. | Зайвий вузол. Видаліть його або приєднайте. |
| Вузол … має опору, але до нього не приєднано жодного елемента, тож опора нічого не сприймає. | Опора на зайвому вузлі. |
| Елемент … посилається на той самий вузол на обох кінцях. | Елемент нульової довжини. Видаліть його. |
| Вузлове навантаження / Задане переміщення #n містить некоректні значення. | Компонент, що не є числом. Відредагуйте навантаження. |
Результати виглядають неправильно
| Симптом | Імовірна причина |
|---|---|
| Навантаження діють угору | Глобальна вісь z спрямована вниз, тож додатне Fz/fz діє вниз. Від'ємні значення спрямовані вгору. Див. правила знаків. З осями y вгору — навпаки. |
| Прогин у 1000 разів завеликий чи замалий | Плутанина з одиницями: E введено в Pa, коли одиниця MPa, або Iy у cm⁴, коли одиниця m⁴. Перевірте чип одиниць у правому нижньому куті вікна перегляду. |
| Прогин трохи більший, ніж за формулою з підручника | Деформація зсуву Тимошенка. Збільште коефіцієнт зсуву перерізу або використайте гнучкіший стрижень, щоб наблизитися до значень Ейлера–Бернуллі. Див. Перевірка результатів вручну. |
| Знак здається «неправильним» | Визначайте знак за підписами, а не за боком епюри. Додатний M — розтяг знизу. Кінцеві зусилля в Результати по елементах відповідають локальним осям елемента, а не правилу знаків N-V-M. |
| Дві однакові колони мають протилежні знаки поперечної сили | Знак V відповідає напряму кожного елемента. Поміняйте вузли одного з них, щоб порівняти. |
Числа на кшталт 4 · 10¹ | Науковий формат чисел. Виберіть Автоматичний у Налаштування → Мова та локаль → Формат чисел. |
| Епюри величезні чи крихітні | Суто візуальне. Налаштуйте Масштаб результатів у Налаштування → Налаштування перегляду. |
| Навантаження в локальних координатах спрямоване не туди | Локальна вісь x елемента йде від його початкового до кінцевого вузла. Поміняйте вузли або змініть знак. |
| Навантаження на похилий стрижень не таке, як очікувалося | LCS типово позначено, тож fz діє перпендикулярно до стрижня. Зніміть позначку для вертикального навантаження. |
| Температурне навантаження нічого не робить | Статично визначувана конструкція під дією температури деформується вільно, без внутрішніх зусиль. Перевірте, що α ≠ 0 і, для градієнта, що задано висоту перерізу h. |
Проблеми з інтерфейсом
| Симптом | Виправлення |
|---|---|
| Гарячі клавіші не працюють | Спершу клацніть полотно: клавіші ігноруються, поки фокус у текстовому полі. |
| Не вдається панорамувати | Типово панорамування виконується середньою або правою кнопкою миші; змініть це в Налаштування → Керування та гарячі клавіші. На тачпаді прокручування двома пальцями змінює масштаб; щоб панорамувати, клацніть і перетягніть двома пальцями. |
| Моя модель зникла | Відкриття посилання, файлу чи прикладу, а також очищення зберігають стару модель: ☰ → Нещодавні моделі або Ctrl+Z. |
| Неправильна мова | Налаштування → Мова та локаль або додайте ?lang=uk до адреси. |
| Зміни налаштувань не зберігаються | Локальне сховище заблоковано (приватне вікно, суворий режим конфіденційності). Воно потрібне для налаштувань, автозбереження й Нещодавніх моделей. |
Повідомлення про помилку
Створіть issue на GitHub, вказавши браузер і ОС, що ви очікували, і, найкорисніше, посилання або файл проєкту, на якому проблема відтворюється.
