Tutorial: treliça plana

Monte uma pequena treliça isostática com barras rotuladas, confira os esforços nas barras pelo método dos nós e pelo método das seções e verifique uma flecha pelo princípio dos trabalhos virtuais.

  • Tempo: cerca de 20 minutos.
  • Você precisa de: o EduBeam aberto em uma segunda aba, em um computador com mouse e teclado. Se ainda não usou o EduBeam, faça antes o Início rápido ou um dos tutoriais anteriores.
  • Pré-requisitos: o método dos nós e o método das seções. A verificação opcional da flecha usa o método da carga unitária (trabalhos virtuais).
  • Unidades: SI. O indicador de unidades, no canto inferior direito da visualização, deve mostrar m m² kN kNm MPa. Se aparecerem pés e kips, clique nele e escolha SI (métrico) em Sistema de unidades.

Você vai aprender a

  • modelar as barras da treliça como elementos de viga com as duas rótulas de extremidade, desenhando-as com o mouse,
  • conferir os esforços nas barras pelo método dos nós e pelo método das seções,
  • reconhecer uma barra de esforço nulo e entender por que um modelo com nós articulados funciona para uma treliça.

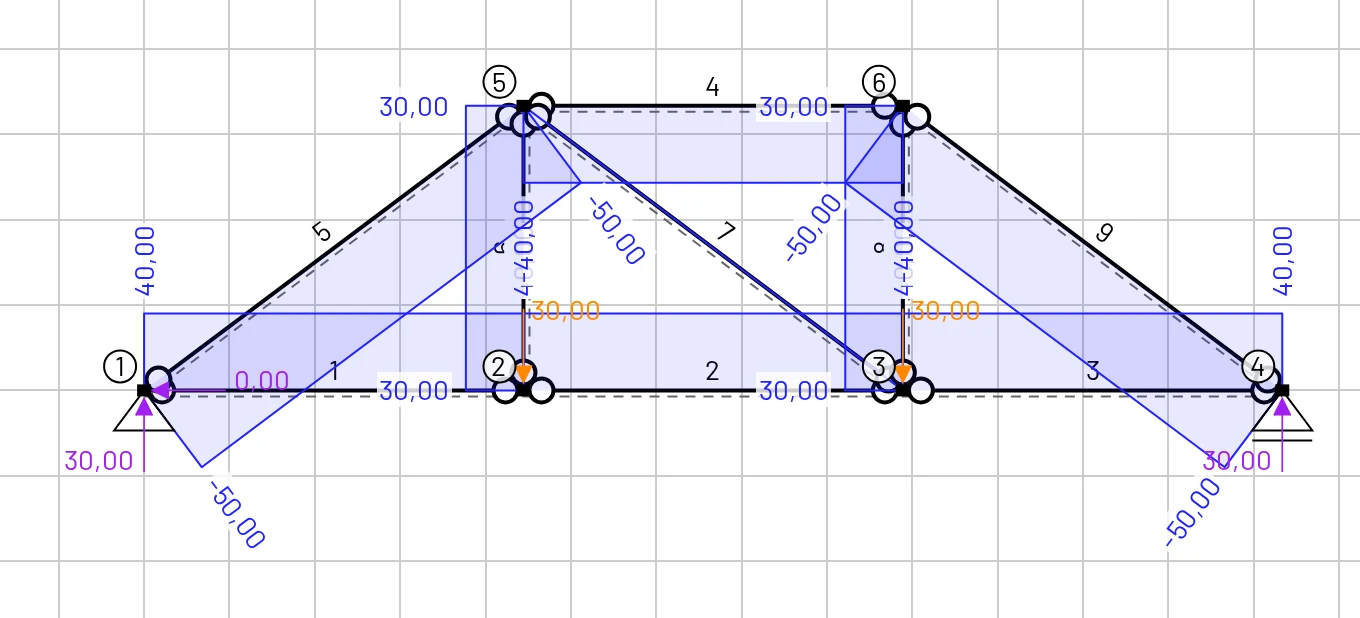

A treliça pronta: 30 kN nos nós 2 e 3 e os esforços normais nas barras, com tração positiva404040−50−40−5030304 m4 m4 m12 m3 m30 kN30 kN3030123456
A treliça pronta: 30 kN nos nós 2 e 3 e os esforços normais nas barras, com tração positivaAbrir no EduBeam

O problema

  • Um vão de 12 m dividido em três painéis de 4 m, com 3 m de altura: nós 1 a 4 no banzo inferior, nós 5 e 6 no banzo superior.
  • Um apoio fixo (de segundo gênero) no nó 1 e um apoio móvel (de primeiro gênero) no nó 4.
  • Duas cargas de 30 kN, nos nós 2 e 3 do banzo inferior.
  • Barras de aço,  GPa,  cm².
ElementosBarras, pelos seus nós
1, 2, 31–2, 2–3, 3–4banzo inferior
4, 5, 61–5, 5–6, 6–4diagonal de extremidade, banzo superior, diagonal de extremidade
7, 8, 92–5, 5–3, 3–6montante, diagonal central, montante

É isostática? Com barras, reações e nós, . Cada nó fornece duas equações de equilíbrio, então os esforços nas barras saem apenas da estática.

Monte o modelo

Material e seção

  1. Clique em Limpar estrutura na barra superior, marque Excluir materiais e Excluir seções e clique em Confirmar. A numeração dos nós e dos elementos recomeça do 1.
  2. Aba Materiais → Biblioteca de materiais → + na linha Aço (S235); depois feche a biblioteca com Cancelar.
  3. Aba Seções → Adicionar seção. Digite 0,002 em Área e 1e-6 em Iy, mantenha Altura e Coeficiente de cisalhamento em 1 e clique em Adicionar seção.

Com barras rotuladas, só a área importa; precisa apenas ser positivo.

Desenhe as barras com rótulas

No EduBeam, uma barra de treliça é um elemento de viga com as duas rótulas de extremidade marcadas. A ferramenta de mouse pode marcá-las para você, e a ordem em que você desenha define a numeração da tabela acima.

  1. Aba Elementos → o segundo botão Adicionar elemento, o do ícone de cursor.
  2. Na faixa no topo da visualização, marque Rótula no início e Rótula no fim. Toda barra que você desenhar a partir de agora recebe as duas.
  3. Banzo inferior: clique em (0, 0), (4, 0), (8, 0) e (12, 0) e pressione Esc.
  4. Parte de cima: clique de novo no botão Adicionar elemento e depois no nó 1 em (0, 0), em (4, −3), em (8, −3) e no nó 4 em (12, 0). Clicar em um nó existente liga a barra a ele, sem criar um nó novo. Pressione Esc.
  5. Montantes e diagonal central: mais uma vez Adicionar elemento; depois clique no nó 2 em (4, 0), no nó 5 em (4, −3), no nó 3 em (8, 0) e no nó 6 em (8, −3). Pressione Esc e depois F para ajustar a vista.

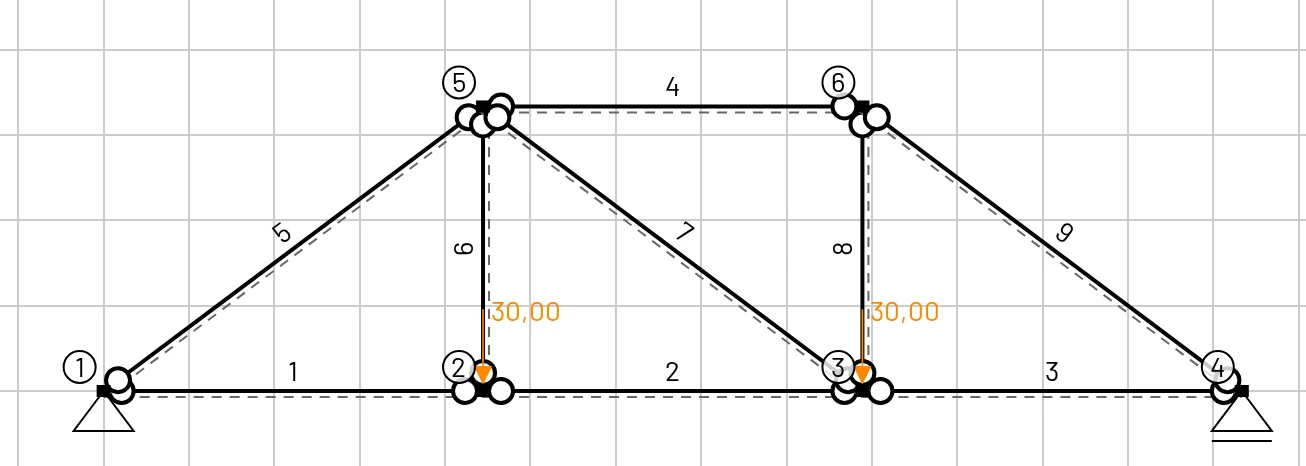

A tabela Elementos deve listar agora os nove elementos da tabela acima, cada um com as duas caixas de Rótulas de extremidade marcadas. Esc encerra o modo de desenho, mas as caixas das rótulas na faixa continuam marcadas para a próxima vez.

Apoios e cargas

  1. Clique no nó 1 → Apoios do nó → o símbolo Apoio fixo. Dê ao nó 4 o Apoio móvel.
  2. Clique no nó 2 → Adicionar carga → Fz = 30 → Adicionar carga nodal. Faça o mesmo no nó 3.

Um Fz positivo aponta para baixo. Todas as barras que chegam a um nó são rotuladas, então nada impede a rotação do nó; o EduBeam aceita isso e informa a rotação desse nó como 0.

Resultados

Nas opções de exibição, no canto superior direito da visualização (a engrenagem as mostra e oculta), desmarque Forma deformada e My (x), já que não há flexão em uma treliça, e marque N (x). A tração é positiva, e o EduBeam indica os esforços em kN com duas casas decimais.

  • Os dois apoios mostram 30,00 para cima; a reação horizontal do apoio fixo mostra 0,00, pois não há carga horizontal.
  • O banzo inferior mostra 40,00 nas três barras, tração; o banzo superior, -40,00, compressão.
  • A diagonal central, 5–3, não recebe esforço algum e por isso aparece sem valor, como na figura do topo.
  • Aba Resultados → Resultados nodais: o nó 2 desce = 2,2937 · 10⁻³ m, ou seja, 2,294 mm.

Confira à mão

Reações. As cargas são simétricas, então  kN para cima; sem carga horizontal, a reação horizontal do apoio fixo é nula.

Nó 1 (método dos nós). A diagonal de extremidade 1–5 tem 5 m de comprimento, então e :

Nó 2. O montante 2–5 é a única barra capaz de levar a carga de 30 kN para cima:  kN, e  kN.

Seção pelo painel central (método das seções). Corte as barras 5–6, 5–3 e 2–3 e fique com a parte esquerda:

  • Momentos em relação ao nó 3:  kN.
  • Forças verticais: o cortante no painel é , então a diagonal central 5–3 não recebe esforço: .
BarrasÀ mãoEduBeam
Banzo inferior 1–2, 2–3, 3–4+40 kN, tração40,00
Banzo superior 5–6−40 kN, compressão−40,00
Diagonais de extremidade 1–5, 6–4−50 kN−50,00
Montantes 2–5, 3–6+30 kN30,00
Diagonal central 5–30sem valor

Uma barra de esforço nulo não é uma barra inútil: ela não recebe esforço sob este carregamento, mas, sem ela, a treliça desmorona, como mostram os experimentos abaixo.

A flecha do nó 2 pelo princípio dos trabalhos virtuais

Aplique uma carga unitária para baixo no nó 2 e resolva a treliça de novo à mão: , e os esforços da tabela abaixo. A flecha é :

Barra (kN) (m)
1–2408/94142,2
2–3408/94142,2
3–4404/9471,1
1–5−50−10/95277,8
5–6−40−4/9471,1
6–4−50−5/95138,9
2–5301390,0
5–30−5/950
3–6301/3330,0
soma963,3

São 2,294 mm, o mesmo que o EduBeam mostra como do nó 2, 2,2937 · 10⁻³ m.

Experimente

Mude uma coisa de cada vez, preveja o resultado e só então confira. Ctrl+Z desfaz cada alteração.

Mova uma carga. Coloque as duas cargas no nó 2: exclua a carga do nó 3 e altere a outra para Fz = 60. Agora  kN, o cortante no painel central é  kN, e a diagonal central precisa absorvê-lo:  kN, compressão.

60 kN no nó 2: a diagonal central 5–3 agora absorve o cortante do painel53,3353,3326,67−66,67−26,67−33,3360−33,332060 kN4020123456
60 kN no nó 2: a diagonal central 5–3 agora absorve o cortante do painelAbrir no EduBeam

Remova a diagonal central. Exclua o elemento 8. O painel central vira um retângulo de barras rotuladas, que pode se distorcer lateralmente. O EduBeam não mostra resultados, informa As articulações dos nós 2, 3, 5, 6 deixam a estrutura se mover. (os quatro cantos desse painel) e anima o movimento.

Desmarque todas as rótulas na tabela Elementos. A treliça vira um pórtico de nós rígidos. Marque My (x): os momentos fletores ficam abaixo de 0,1 kNm, e os esforços normais mudam menos de 0,1 %. É por isso que a idealização com nós articulados funciona para uma treliça triangulada.

Troque o apoio móvel por um apoio fixo. Uma quarta reação torna a treliça uma vez hiperestática, e o resultado pode surpreender: o banzo inferior passa a não receber esforço algum, e cada apoio empurra para dentro com 40 kN. Os nós 1 e 4 não podem se afastar, então as três barras alinhadas do banzo entre eles precisam ter alongamento total nulo. As três têm o mesmo esforço, logo esse esforço é zero, e os seus 40 kN passam para os apoios. Isso vale quaisquer que sejam as áreas das barras.

Apoios fixos nas duas extremidades: os apoios assumem o papel do banzo inferior−50−40−50303030 kN30 kN40304030123456
Apoios fixos nas duas extremidades: os apoios assumem o papel do banzo inferiorAbrir no EduBeam

Próximos passos

A teoria por trás do elemento de barra está em Elemento de treliça.
