Introdução

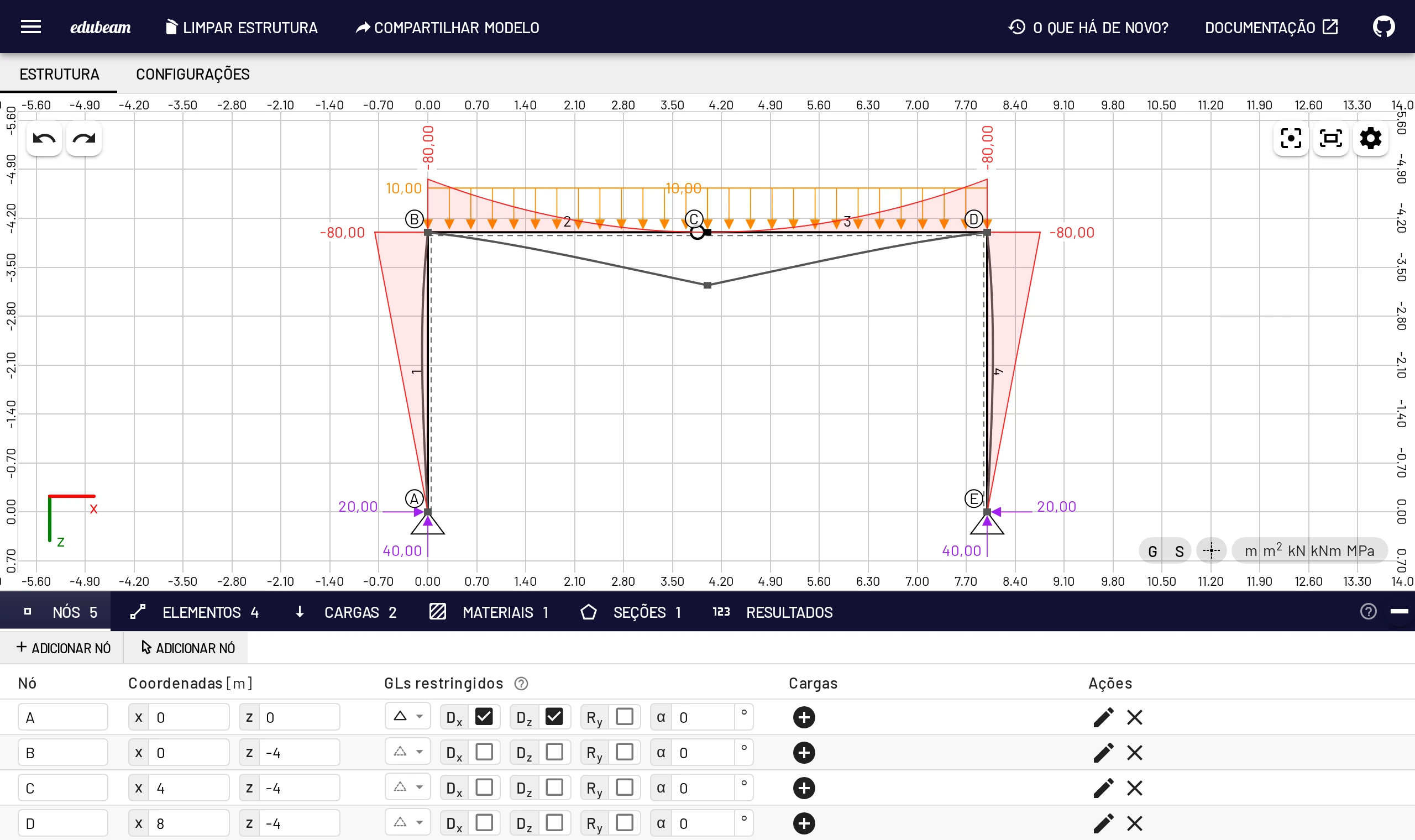

EduBeam é uma ferramenta gratuita, executada no navegador, para análise estrutural 2D de vigas, pórticos e treliças. Você desenha a estrutura, adiciona apoios e cargas, e o solver de elementos finitos recalcula tudo no instante em que algo muda. Não há botão Calcular, nem instalação, nem cadastro.
Abra o EduBeam em uma nova aba e acompanhe o Início rápido.
Sua primeira visita

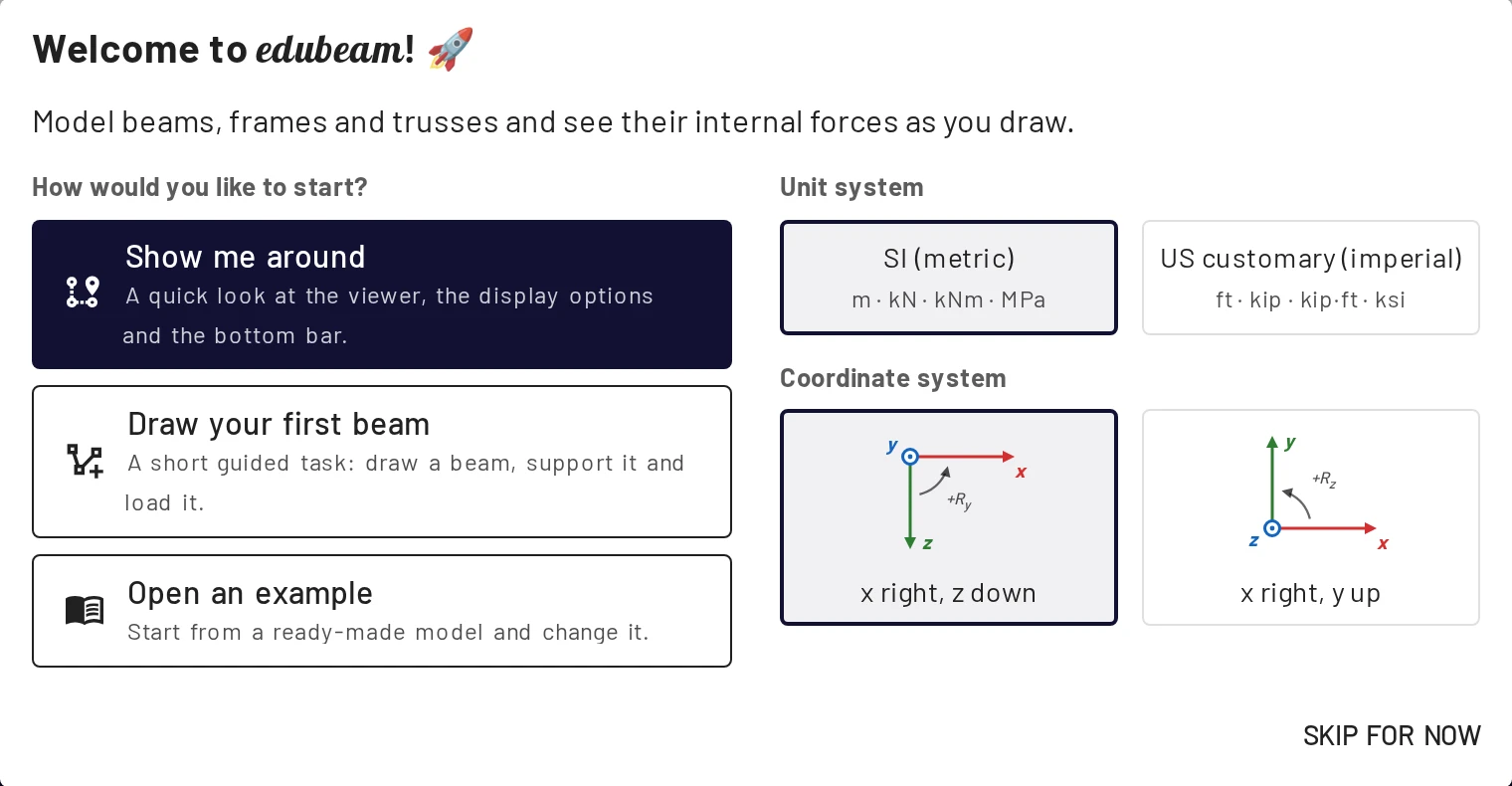

Na primeira vez que você abre o aplicativo, uma janela de boas-vindas pergunta como você quer começar e quais unidades e eixos prefere. Você pode mudar as duas coisas depois em Configurações.
- Fazer um tour mostra, um de cada vez, o menu, desfazer e refazer, os botões de visualização, as opções de exibição, a grade e as unidades e a barra inferior.

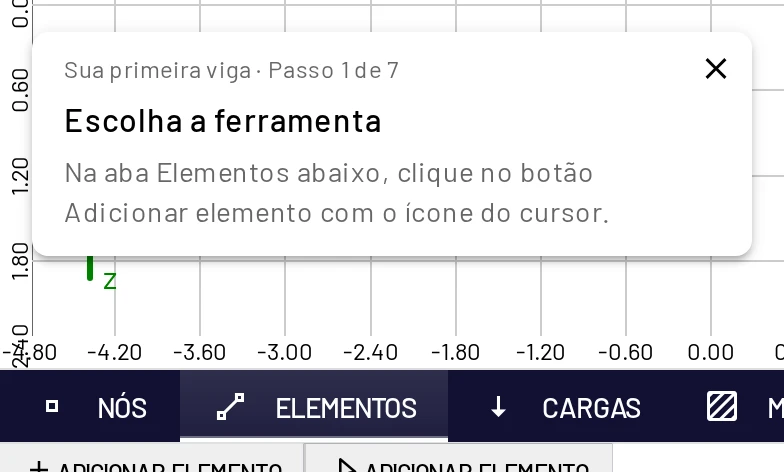

- Desenhar sua primeira viga é uma tarefa guiada de sete passos. Você desenha uma viga com o mouse, apoia, carrega e lê os resultados. Um pequeno cartão no canto diz o que fazer a seguir.
- Abrir um exemplo abre a galeria de modelos prontos.
As três opções também estão no menu ☰, então você pode voltar a elas a qualquer momento.
O que ele faz
| Área | Recursos |
|---|---|
| Estruturas | Vigas, vigas contínuas, pórticos e treliças planos (x–z) formados por nós e elementos de viga 2D de Timoshenko. Rótulas de extremidade transformam qualquer barra em barra de treliça. |
| Apoios | Apoio fixo, apoio móvel, engaste, engaste deslizante e qualquer outra combinação de Dx, Dz, Ry restringidos, escolhida pelo símbolo. Apoios rotacionados por meio de um ângulo nodal. Recalques de apoio. |
| Cargas | Forças e momentos nodais, deslocamentos prescritos, cargas distribuídas uniformes e trapezoidais, forças e momentos concentrados ao longo de uma barra e temperatura uniforme ou com gradiente. |
| Seções | Bibliotecas de materiais e de seções (europeias e americanas), além de um editor de polígonos que calcula , , , , eixos principais e raios de giração para qualquer forma. |
| Resultados | Forma deformada, esforço normal N, esforço cortante V, momento fletor M, reações, deslocamentos nodais, esforços de extremidade dos elementos e matrizes de rigidez dos elementos. |
| Análise | Análise estática linear com um caso de carga. Os resultados são exatos para o modelo linear, então não é preciso refinar a malha. Quando uma estrutura não pode ser resolvida, o EduBeam diz por quê e anima como ela pode se mover. |
| Arquivos | Salve e abra projetos em JSON, compartilhe um modelo inteiro como link, exporte o desenho em PNG ou SVG e os resultados em CSV. Modelos substituídos recentemente ficam guardados para que você possa recuperá-los. Tudo fica no seu dispositivo. |
| Unidades | SI ou sistema americano com um clique, ou cada grandeza separadamente. Eixos com x para a direita e z para baixo, ou x para a direita e y para cima. |
O que ele (ainda) não faz
Conhecer os limites de antemão poupa tempo:
- Somente 2D. Sem comportamento fora do plano, sem pórticos espaciais.
- Somente estática linear. Sem efeitos de segunda ordem (P–Δ), flambagem, dinâmica ou plasticidade.
- Um caso de carga. Não há combinações de carga nem envoltórias. Modele cada caso separadamente e salve cada um como arquivo ou link de compartilhamento próprio.
- Sem peso próprio. Aplique-o como carga distribuída se precisar.
- Sem verificações normativas. O EduBeam fornece esforços internos e deslocamentos; as verificações segundo norma ficam por sua conta.
Se um recurso que falta é importante para você, abra uma issue.
Para quem é?
- Estudantes de mecânica das estruturas que querem um retorno imediato sobre seus cálculos manuais. Veja Conferir resultados à mão.
- Professores que mostram, ao vivo no projetor e em qualquer um dos 12 idiomas, como apoios, rótulas e cargas alteram os esforços internos. Veja Ensinar com o EduBeam.
- Engenheiros que querem uma verificação rápida antes de abrir um programa de desktop mais pesado.
Como este guia está organizado
- Primeiros passos. Esta página, o Início rápido de 10 minutos e os Exemplos prontos.
- Tutoriais. Modelos completos do início ao fim, conferidos à mão: um pórtico triarticulado e uma treliça plana.
- Modelagem. Uma página por bloco: a interface do usuário, nós e apoios, elementos, materiais e seções, cargas e unidades e configurações.
- Resultados. Como ler os diagramas e as tabelas e como conferi-los.
- Arquivos e compartilhamento. Projetos, links de compartilhamento, exportação de imagem e CSV e ensinar com o EduBeam.
- Referência. Teclado, mouse e toque, solução de problemas e as perguntas frequentes.
- Manual teórico. Convenções de sinais e as formulações dos elementos de viga e de treliça.
Os ícones ? do aplicativo abrem a página correspondente deste guia no seu idioma.
Idiomas
A interface está disponível em English, Čeština, Deutsch, Español, Français, Polski, Português, Русский, Türkçe, Українська, ไทย e 汉语. O EduBeam escolhe o idioma pelo navegador. Altere-o em Configurações → Idioma e localidade ou abra o aplicativo com o parâmetro ?lang=, por exemplo run.edubeam.app/?lang=pt.
Autores e créditos
EduBeam é liderado por Jan Voříšek, mantenedor e designer de produto da edição web moderna. A versão para navegador é desenvolvida de forma independente da ČVUT. O EduBeam de desktop original para Windows e Linux foi criado por Bořek Patzák, Jan Stránský e Vít Šmilauer no Departamento de Mecânica da Faculdade de Engenharia Civil da Universidade Técnica Tcheca de Praga (ČVUT). O solver é a biblioteca de código aberto ts-fem.
Contribua
- Relate comportamentos confusos ou erros em uma issue no GitHub.
- Melhore esta documentação ou as traduções editando os arquivos em
docs/e abrindo um pull request. - Compartilhe o EduBeam com colegas de turma e de trabalho.
