Pendahuluan
EduBeam adalah alat analisis struktur 2D gratis berbasis browser untuk balok, portal, dan rangka batang. Anda menggambar struktur, menambahkan tumpuan dan beban, dan solver elemen hingga menghitung ulang semuanya begitu Anda mengubah apa pun. Tidak ada tombol Hitung, tanpa instalasi, dan tanpa akun.
Buka EduBeam di tab baru dan ikuti Mulai cepat.
Kunjungan pertama

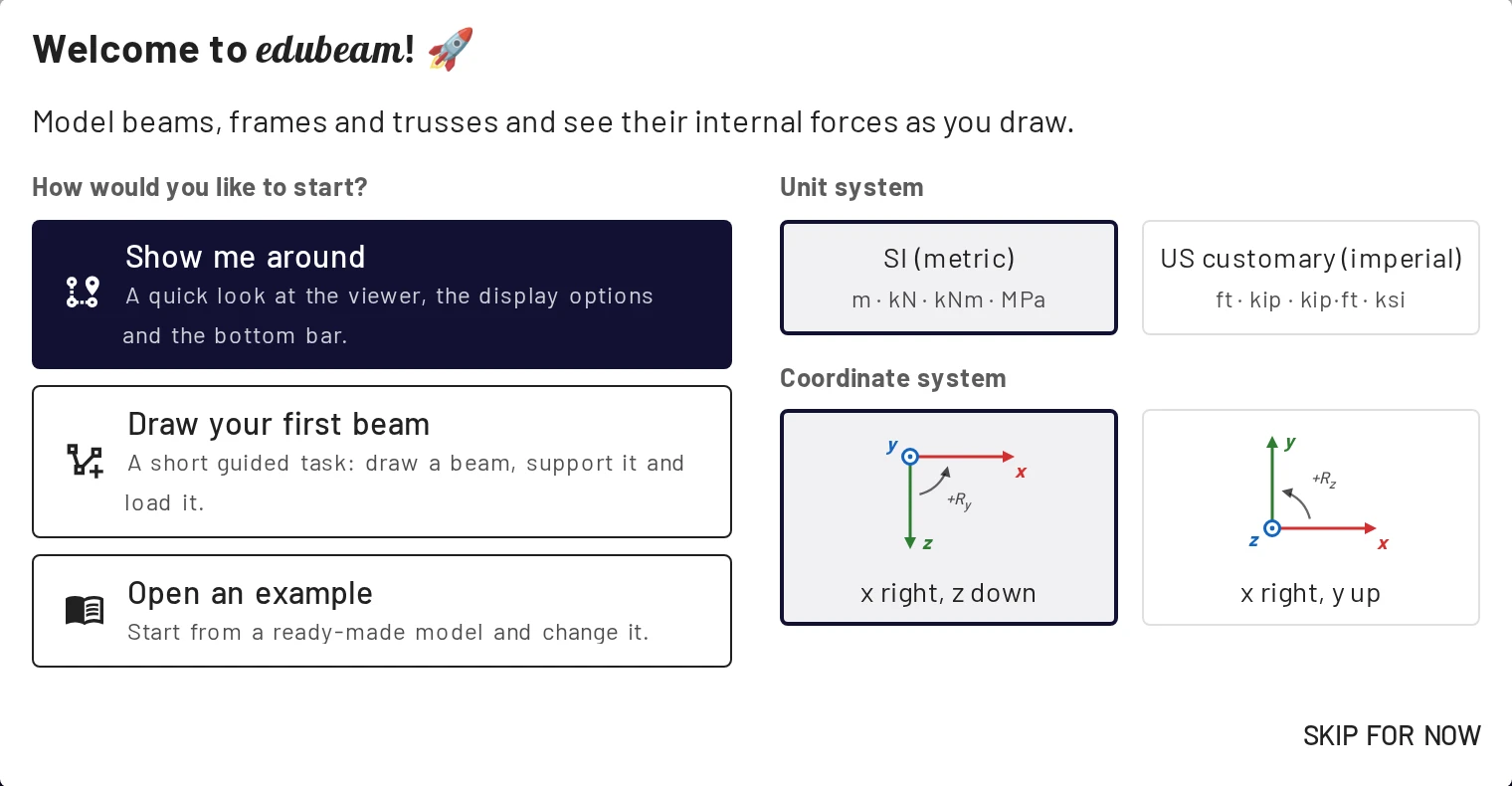

Saat pertama kali membuka aplikasi, dialog sambutan menanyakan bagaimana Anda ingin memulai serta satuan dan sumbu yang Anda inginkan. Keduanya dapat diubah nanti di Pengaturan.
- Ajak saya berkeliling menunjukkan menu, urungkan dan ulangi, tombol tampilan, opsi tampilan, grid dan satuan, serta bilah bawah, satu per satu.

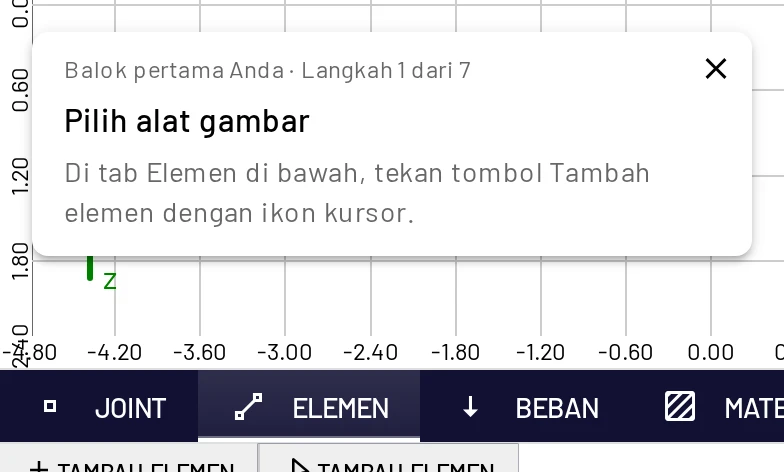

- Gambar balok pertama Anda adalah tugas terpandu tujuh langkah. Anda menggambar balok dengan mouse, memberinya tumpuan dan beban, lalu membaca hasilnya. Kartu kecil di sudut layar memberi tahu langkah berikutnya.
- Buka contoh membuka galeri model siap pakai.
Ketiganya juga ada di menu ☰, jadi Anda dapat kembali kapan saja.
Apa yang dapat dilakukan
| Bidang | Kemampuan |
|---|---|
| Struktur | Balok bidang (x–z), balok menerus, portal, dan rangka batang yang tersusun dari joint dan elemen balok Timoshenko 2D. Sendi ujung mengubah batang apa pun menjadi batang rangka. |
| Tumpuan | Sendi, rol, jepit, jepit geser, dan setiap kombinasi lain dari Dx, Dz, Ry yang ditahan, dipilih lewat simbol. Tumpuan miring melalui sudut joint. Penurunan tumpuan. |
| Beban | Gaya dan momen joint, perpindahan tumpuan, beban garis merata dan trapesium, gaya dan momen terpusat di sepanjang batang, serta suhu merata atau bergradien. |
| Penampang | Pustaka material dan penampang (Eropa dan AS), ditambah editor poligon yang menghitung , , , , sumbu utama, dan jari-jari girasi untuk bentuk apa pun. |
| Hasil | Bentuk deformasi, gaya normal N, gaya geser V, momen lentur M, reaksi, perpindahan joint, gaya ujung elemen, dan matriks kekakuan elemen. |
| Analisis | Analisis statis linear dengan satu kasus beban. Hasilnya eksak untuk model linear, jadi mesh tidak perlu diperhalus. Jika struktur tidak dapat dihitung, EduBeam menjelaskan alasannya dan menganimasikan bagaimana struktur dapat bergerak. |
| File | Simpan dan buka proyek sebagai JSON, bagikan seluruh model sebagai tautan, ekspor gambar sebagai PNG atau SVG dan hasil sebagai CSV. Model yang baru saja diganti tetap disimpan sehingga dapat dikembalikan. Semua data tetap di perangkat Anda. |
| Satuan | SI atau US customary dengan satu klik, atau setiap besaran secara terpisah. Sumbu x ke kanan, z ke bawah, atau x ke kanan, y ke atas. |
Apa yang (belum) dapat dilakukan
Mengetahui batasannya sejak awal menghemat waktu:
- Hanya 2D. Tidak ada perilaku di luar bidang, tidak ada portal 3D.
- Hanya statis linear. Tidak ada efek orde kedua (P–Δ), tekuk, dinamika, atau plastisitas.
- Satu kasus beban. Tidak ada kombinasi beban atau envelope. Modelkan setiap kasus secara terpisah dan simpan masing-masing sebagai file atau tautan berbagi tersendiri.
- Tanpa berat sendiri. Berikan sebagai beban garis jika diperlukan.
- Tanpa pemeriksaan desain. EduBeam memberikan gaya dalam dan perpindahan; pemeriksaan sesuai standar menjadi tugas Anda.
Jika ada fitur yang Anda butuhkan, buka issue.
Untuk siapa?
- Mahasiswa yang mempelajari mekanika teknik dan menginginkan umpan balik instan untuk perhitungan manual. Lihat Memeriksa hasil secara manual.
- Dosen yang memperagakan secara langsung di proyektor bagaimana tumpuan, sendi, dan beban mengubah gaya dalam, dalam salah satu dari 18 bahasa. Lihat Mengajar dengan EduBeam.
- Insinyur yang ingin memeriksa cepat sebelum membuka program desktop yang lebih berat.
Susunan panduan ini
- Memulai. Halaman ini, Mulai cepat 10 menit, dan Contoh siap pakai.
- Tutorial. Model lengkap dari awal hingga akhir, diperiksa secara manual: portal tiga sendi dan rangka batang bidang.
- Pemodelan. Satu halaman untuk setiap komponen: antarmuka pengguna, joint & tumpuan, elemen, material & penampang, beban, serta satuan & pengaturan.
- Hasil. Cara membaca diagram dan tabel dan cara memeriksanya.
- File & berbagi. Proyek, tautan berbagi, ekspor gambar dan CSV, serta mengajar dengan EduBeam.
- Referensi. Keyboard, mouse & sentuh, pemecahan masalah, dan FAQ.
- Manual teori. Konvensi tanda dan formulasi elemen balok serta rangka batang.
Ikon ? di aplikasi membuka halaman panduan yang sesuai dalam bahasa Anda.
Bahasa
Antarmuka tersedia dalam English, Bahasa Indonesia, Čeština, Deutsch, Español, Français, Italiano, Polski, Português, Tiếng Việt, Русский, Türkçe, Українська, हिन्दी, 日本語, 한국어, ไทย dan 汉语. EduBeam memilih bahasa sesuai browser Anda. Ubah di Pengaturan → Bahasa & Wilayah, atau buka aplikasi dengan parameter ?lang=, misalnya run.edubeam.app/?lang=id.
Penulis & penghargaan
EduBeam dipimpin oleh Jan Voříšek, pengelola dan perancang produk di balik edisi web modern. Versi browser dikembangkan secara independen dari CTU. EduBeam desktop asli untuk Windows dan Linux dibuat oleh Bořek Patzák, Jan Stránský, dan Vít Šmilauer di Departemen Mekanika, CTU Praha – Fakultas Teknik Sipil. Solvernya adalah pustaka open-source ts-fem.
Berkontribusi
- Laporkan perilaku yang membingungkan atau bug sebagai issue di GitHub.
- Perbaiki dokumentasi atau terjemahan ini dengan mengedit file di
docs/dan membuka pull request. - Bagikan EduBeam kepada teman kuliah dan rekan kerja.
