Beban

Semua beban berada dalam satu kasus beban dan bekerja bersamaan. Untuk membandingkan skenario, simpan masing-masing sebagai file proyek atau tautan berbagi.

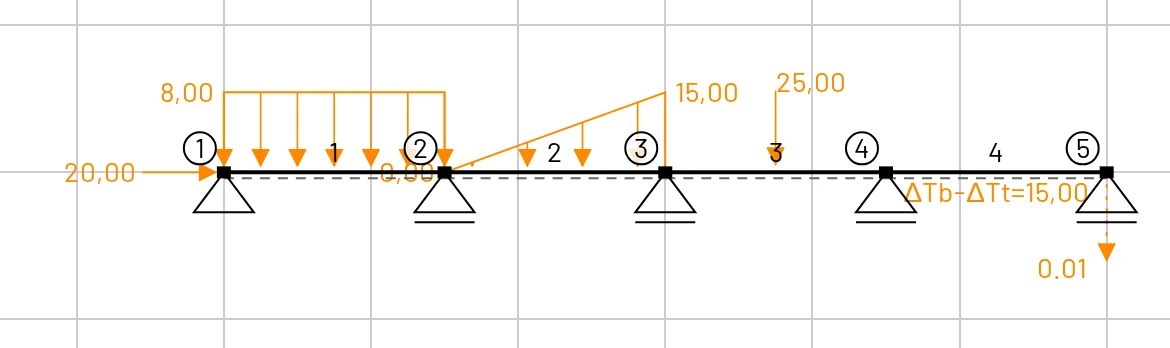

Setiap tipe beban pada satu balok menerus: gaya joint, beban merata, beban trapesium, beban terpusat, beban suhu, dan penurunan tumpuan

Konvensi tanda dalam satu kalimat

Sumbu global x mengarah ke kanan dan sumbu global z mengarah ke bawah. Karena itu Fz atau fz positif adalah beban ke bawah seperti gravitasi, dan momen positif My berputar berlawanan arah jarum jam di layar. Rinciannya ada di Sistem koordinat & konvensi tanda. Dengan sumbu y ke atas, nama dan tanda besaran vertikal berbalik: gravitasi adalah Fy negatif.

Beban joint

Tab Beban → Tambah beban joint, atau klik joint → Tambah beban. Pilih Gaya/Momen:

Kolom	Arti	Satuan
Fx	gaya horizontal (positif ke kanan)	satuan gaya
Fz	gaya vertikal (positif ke bawah)	satuan gaya
My	momen terhadap y (positif berlawanan arah jarum jam)	satuan momen

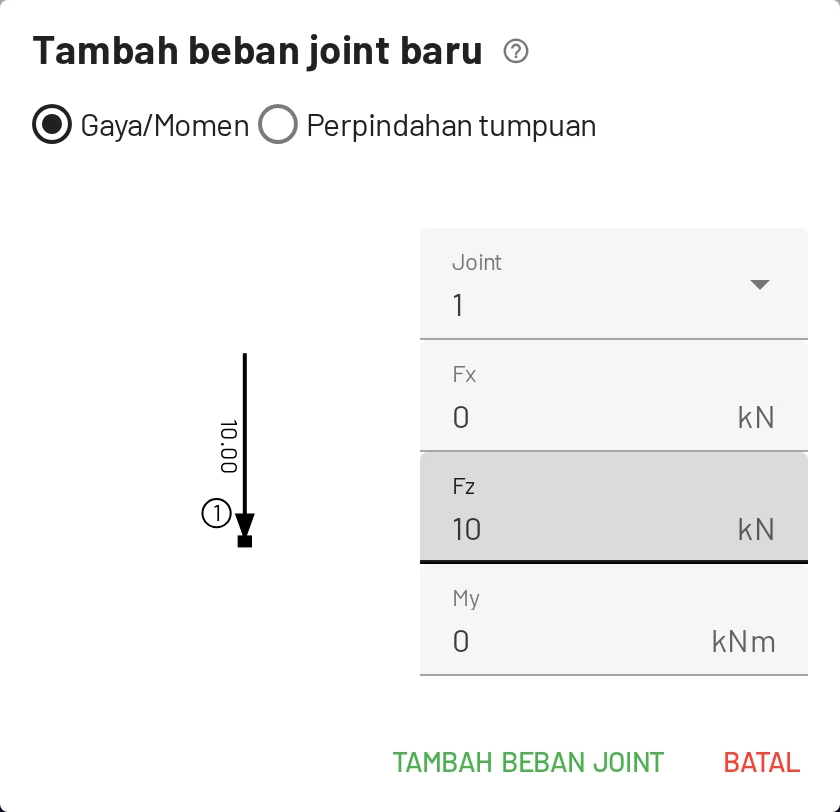

Tambah beban joint. Pratinjau menunjukkan arah saat Anda mengetik.

Komponen selalu dalam sistem koordinat global. Sebuah joint dapat memikul beberapa beban joint; semuanya dijumlahkan dan digambar bertumpuk.

Perpindahan tumpuan (penurunan tumpuan)

Di dialog yang sama pilih Perpindahan tumpuan, atau klik joint yang bertumpuan → Tetapkan perpindahan. Kolomnya berubah menjadi:

Kolom	Arti	Satuan
Dx	perpindahan horizontal yang diberikan	satuan perpindahan
Dz	perpindahan vertikal yang diberikan (positif ke bawah)	satuan perpindahan
Ry	rotasi yang diberikan	rad

Anda hanya dapat memasukkan nilai untuk DOF yang ditahan di joint tersebut, karena hanya tumpuan yang dapat dipindahkan. Setiap joint memiliki paling banyak satu perpindahan tumpuan; edit yang sudah ada alih-alih menambahkan yang kedua. Pada struktur statis tertentu, penurunan tumpuan menghasilkan perpindahan tetapi tidak menimbulkan gaya dalam; pada struktur statis tak tentu, keduanya terjadi.

Beban elemen

Tab Beban → Tambah beban elemen, atau klik elemen → Tambah beban. Pilih Tipe beban; dialog menampilkan pratinjau beban pada elemen saat Anda mengetik.

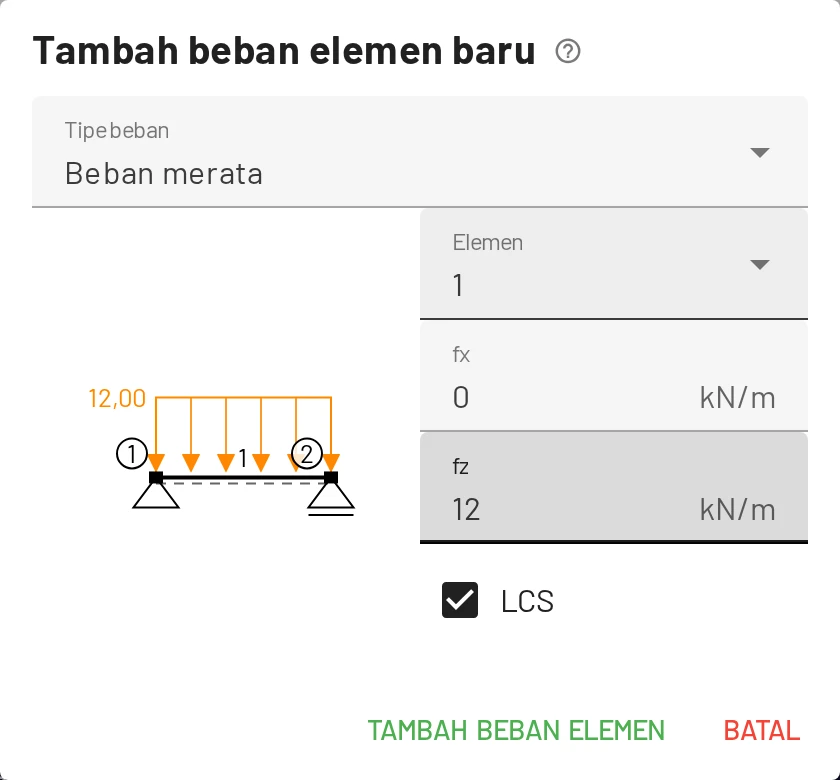

Beban merata

Kolom	Arti	Satuan
fx	beban per satuan panjang searah x	gaya / panjang
fz	beban per satuan panjang searah z	gaya / panjang
LCS	dicentang: fx, fz bekerja searah sumbu lokal elemen; tidak dicentang: searah sumbu global	–

LCS dicentang secara bawaan. Pada elemen horizontal yang digambar dari kiri ke kanan, sumbu lokal dan global sama, jadi tidak ada bedanya. Pada batang miring ada bedanya:

• beban tegak lurus batang (angin pada kaso) adalah fz dengan LCS dicentang;
• beban vertikal per meter panjang batang (berat sendiri) adalah fz dengan LCS tidak dicentang;
• beban vertikal per meter proyeksi horizontal (salju) tidak tersedia secara langsung. Kalikan dulu dengan $\cos\alpha$, dengan $\alpha$ adalah kemiringan batang, lalu masukkan sebagai beban vertikal.

Beban trapesium

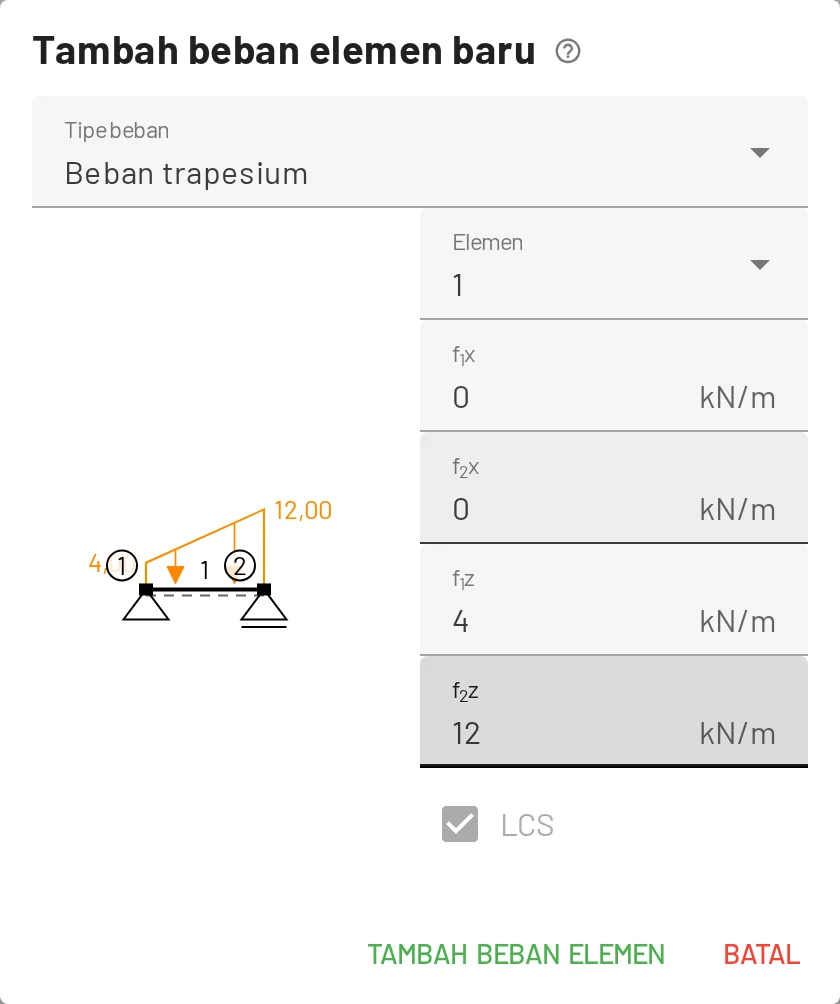

Kolom	Arti
f1x, f1z	intensitas di joint awal
f2x, f2z	intensitas di joint akhir

Intensitas berubah secara linear dari awal hingga akhir elemen. Beban segitiga memiliki f1z = 0. Beban trapesium selalu bekerja searah sumbu lokal elemen (kotak LCS terkunci); pada elemen horizontal sama dengan sumbu global.

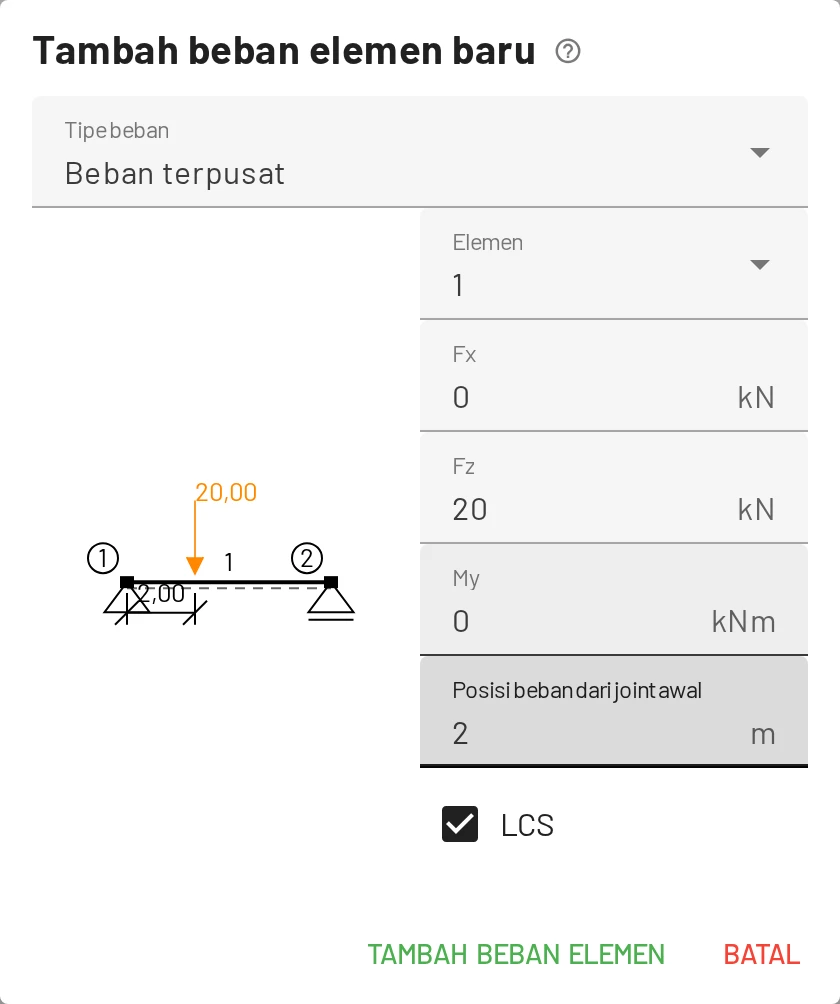

Beban terpusat

Gaya atau momen terpusat di sembarang titik di sepanjang elemen, tanpa perlu joint tambahan.

Kolom	Arti
Fx, Fz, My	komponen gaya dan momen
Posisi beban dari joint awal	jarak dari joint awal, 0 ≤ a ≤ L
LCS	komponen searah sumbu lokal

Diagram gaya geser melompat sebesar Fz di titik beban dan diagram momen memiliki patahan di sana; nilai momen di titik itu diberi label secara otomatis. My terpusat justru membuat diagram momen melompat.

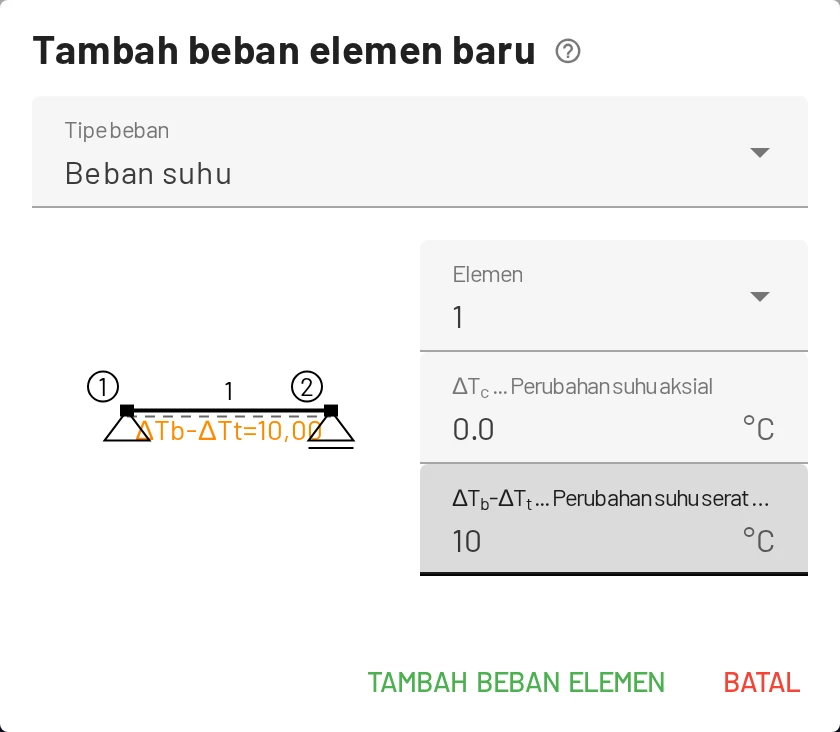

Beban suhu

Kolom	Arti
ΔTc, perubahan suhu aksial	perubahan merata pada seluruh penampang, menghasilkan perpanjangan $\alpha\,\Delta T_c\,L$
ΔTb − ΔTt, selisih suhu	serat bawah dikurangi serat atas, menghasilkan kelengkungan $\alpha\,(\Delta T_b - \Delta T_t)/h$

Beban suhu memakai α material dan tinggi h penampang. ΔTb − ΔTt positif (lebih panas di bawah) memperpanjang serat bawah, sehingga elemen melendut seperti balok yang dibebani gravitasi. Pada struktur statis tertentu, suhu hanya menimbulkan perpindahan; kekangan (ujung jepit, kontinuitas, batang lebih) mengubahnya menjadi gaya dalam.

Beban merata

Beban trapesium

Beban terpusat

Beban suhu

Mengedit dan menghapus beban

• Setiap beban adalah satu baris di tab Beban, tempat Anda dapat mengedit komponennya dan tanda LCS di tempat. Beban juga muncul sebagai label di tabel Joint dan Elemen.
• Klik ganda beban di tampilan, atau klik lalu pilih Edit beban, untuk membuka dialog edit.
• Pilih beban dan tekan Delete, atau gunakan × di tabel.
• Beban yang terpasang pada joint atau elemen ikut terhapus bersamanya, dan ikut tersalin saat Anda menyalin dan menempel.

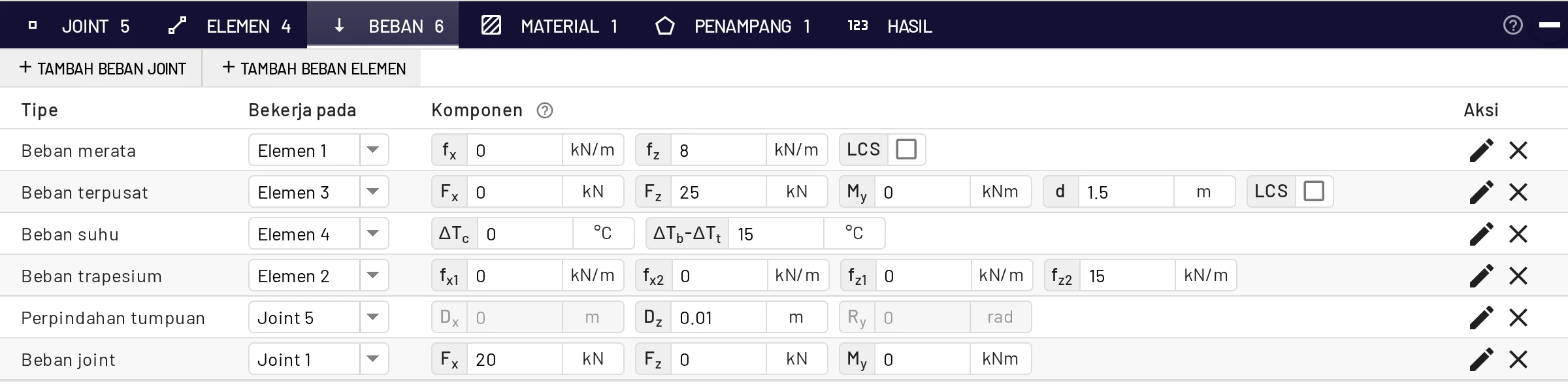

Tab Beban: satu baris per beban, komponennya dapat diedit di tempat

Yang tidak tersedia

• Kasus beban dan kombinasi. Hanya ada satu kasus beban.
• Berat sendiri. Masukkan sebagai beban merata dengan LCS tidak dicentang: $f_z = \rho\,g\,A$. Untuk IPE 200, 7850 × 9,81 × 0,00285 ≈ 0,22 kN/m.
• Beban trapesium dalam sumbu global pada batang miring.
